　　HR6系列熔斷器式隔離開關（以下簡稱開關）主要用于額定電壓交流380V和660V（45~62HZ），約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，作為電源開關、隔離開關、應急開關，并作為電路保護之用，但一般不作為直接開閉單臺電動機之用。
　　開關符合IEC60947-3、GB14048.3標準。

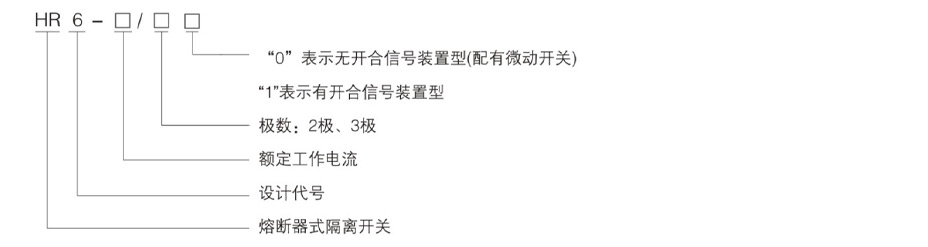

型號及含義

結構特征

　　開關由底座、蓋和滅弧室等部分組成，均由耐弧塑料制成，為全塑型結構。靜觸頭直接裝在底座上，滅弧室拆裝方便，每個滅弧室都有內室和外室二部分，采用多片金屬滅弧柵，增強了滅弧能力提高了觸頭壽命。
　　NT型熔斷體裝在蓋的內部，蓋可沿支持件呈扇形旋轉，具有較大的電隔離距離以滿足隔離開關的要求，蓋可以方便地從底座上拆下，使得安裝和更換熔斷體很方便。底座上具有兩組安裝孔，能滿足各種開關柜內及面板上安裝的要求。開關的兩側面，根據需要可裝輔助觸頭，發出指示開關分合狀態的信號。

主要技術參數

開關與熔斷體的配用關系見表1。

表1

開關約定發熱電流（A）	配用熔斷體	額定電壓（V）	熔體電流值（A）
160	NT00	380	4、6、10、16、20、25、32、35、40、50、63、80、100、125、160
160	NT00	660	4、6、10、16、20、25、32、35、40、50、63、80、100
250	NT1	380	80、100、125、160、200、224、250
250	NT1	660	80、100、125、160、200
400	NT2	380	125、160、200、224、250、300、315、355、400
400	NT2	660	125、160、200、224、250、300、315
630	NT3	380	315、355、400、425、500、630
630	NT3	660	315、355、400、425

開關主要技術參數見表2。

表2

型號			HR6-160	HR6-250	HR6-400	HR6-630
額定絕緣電壓（V）			660	660	660	660
約定發熱電流（A）			100	250	400	630
額定工作電流（A）	380V		160	250	400	630
額定工作電流（A）	660V		100	200	315	425
額定接通和分?jǐn)嗄芰Γˋ）（1.05Ue）	380V,C0SΦ=0.35 AC-23B	接通	1280	2000	3200	5040
	380V,C0SΦ=0.35 AC-23B	分?jǐn)?	960	1500	2400	3780
	660V,C0SΦ=0.65 AC-22B	接通	480	750	1200	1890
	660V,C0SΦ=0.65 AC-22B	分?jǐn)?	480	750	1200	1890
額定熔斷短路電流（kA）			50	50	50	50
最大預期峰值電流（kA）			100	100	100	100
污染等級			3	3	3	3
安裝類別			Ⅲ	Ⅲ	Ⅲ	Ⅲ

輔助開關額定電壓交流380V，約定發熱電流6A，使用類別為AC-15，額定控制容量300VA

開關外形與安裝尺寸

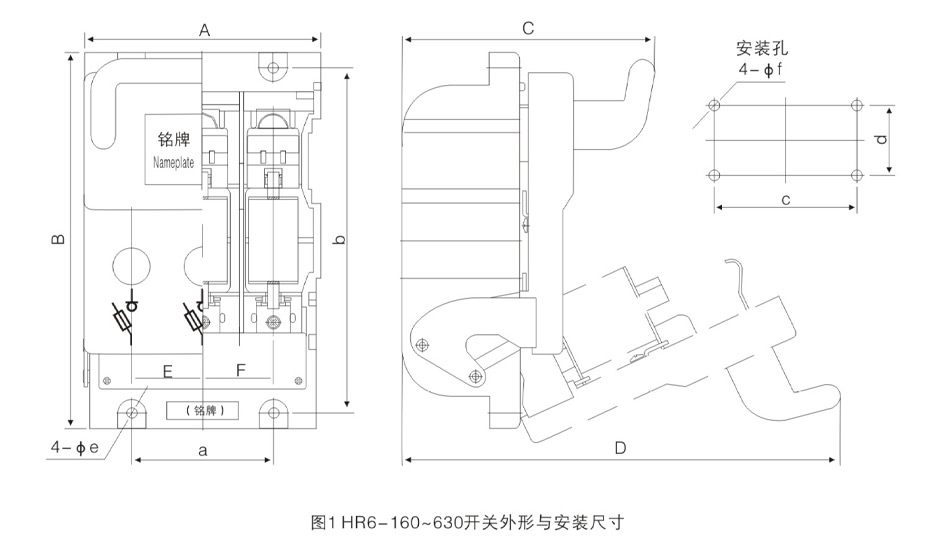

開關外形與安裝尺寸見圖1及表3

表3

型號	外形尺寸					安裝尺寸
型號	A	B	C	D	E	a	b	c	d	Φe	Φf
HR6-160/30	134	215	142	245	40	80	198	80	40	Φ6.5	Φ6.5
HR6-250/30	184	280	162	320	60	120	260	120	60	Φ8.5	Φ8.5
HR6-400/30	244	300	194	360	80	160	280	160	60	Φ8.5	Φ8.5
HR6-630/30	244	300	194	360	80	160	280	160	60	Φ8.5	Φ8.5
