CC40
產品描述
產品概述
開關組在下列條件下可靠工作：
海拔高度2000米及以下；
環境溫度不高于+40℃，不低于-5℃；
空氣相對濕度不大于95%；
無爆炸危險的介質，且介質無足以腐蝕金屬和破壞絕緣的氣體與塵埃；
無顯著搖動和沖擊震動的地方
無雨雪侵襲的環境。
注：若使用于環境溫度在-5℃~45℃時，應向制造單位說明。

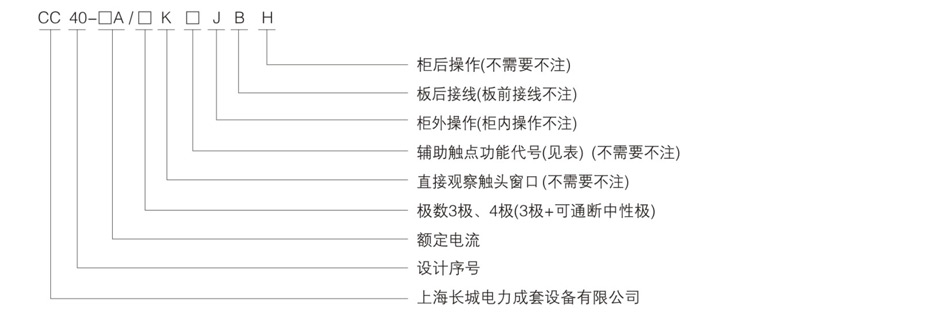

型號及其含義
結構與特點
輔助觸點功能代號
|
性能 |
代號 |
功能 |
|
一常開一常閉 |
11 |
NO+NC |
|
二常開二常閉 |
22 |
2NO+2NC |
主要技術參數
|
額定電流 |
63A |
100A |
125A |
160A |
200A |
250A |
315A |
400A |
500A |
630A |
800A |
1000A |
1250A |
1600A |
2000A |
2500A |
3150A |
|
額定電壓 |
AC400V |
AC400V |
AC400V |
AC400V |
AC400V |
||||||||||||
|
使用類別 |
AC-23B |
AC-22B |
AC-22B |
AC-22B |
AC-21B |
||||||||||||
|
額定沖擊耐受電壓 |
8kV |
8kV |
8kV |
8kV |
8kV |
||||||||||||
|
額定絕緣電壓 |
750V |
690V |
750V |
750V |
750V |
||||||||||||
|
額定短時耐受電流 |
3kA |
5kA |
20kA |
30kA |
40KA |
||||||||||||
|
額定短路接通能力 |
3.375kA |
5.63kA |
23kA |
35kA |
50KA |
||||||||||||
|
接通分?jǐn)鄷r間 |
30S±10s |
30S±10s |
60S±10s |
60S±10s |
60S±10S |
||||||||||||
|
機械壽命 |
2000 |
1600 |
1600 |
600 |
400 |
||||||||||||
開關組外形與安裝尺寸
