DW15
產品描述
適用范圍
斷路器在正常條件下可作為線路的不頻繁轉換之用，正常條件下也可作為電動機的不頻繁起動之用，殼架等級額定電流630A的斷路器還具有抽屜式結構和限流斷路器。
限流斷路器由于具有限流特性，特別適用于可能出現大短路電流的網絡。
符合標準GB14048.2 IEC60947-2

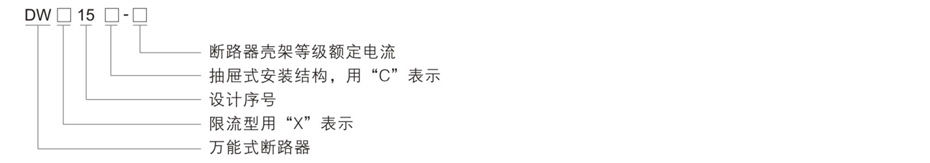

型號及含義
正常工作條件和安裝條件
2.安裝地點的海拔高度不超過2000m
3.大氣相對濕度在周圍空氣溫度為+40℃時不超過50%；在較低的溫度下可以有較高的相對濕度；最濕月的月平均最大濕度為90%。同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
4.污染等級為三級
5.額定工作電壓1140V斷路器安裝類別Ⅲ。額定工作電壓380V及以下的斷路器的安裝類別為Ⅳ，輔助電路安裝類別除欠壓瞬時脫扣器線圈，欠壓延時用的電源變壓器初級線圈與斷路器相同外，其余均為Ⅲ。
6.斷路器安裝的垂直傾斜度不超過5。
主要參數及技術性能
|
斷路器殼架等級額定電流Inm(A) |
|
630 |
1600 |
2500 |
4000 |
||
|
極數 |
|
3 |
3 |
3 |
3 |
3 |
3 |
|
額定電流In（A） |
|
100，160，200 |
350，400 |
100，160，200,315,400,630 |
630,800,1000，1600 |
1600,2000,2500 |
2500,3000,4000,5000,6300 |
|
額定極限短路 |
AC380V |
20（50） |
50/30（70） |
50/30（70）2 |
40 |
60 |
80 |
|
分?jǐn)嗄芰cu（kA） |
AC1140V |
12 |
1 |
1 |
16 |
25 |
25 |
|
額定運行短路 |
AC380V |
20（20） |
30（30） |
30（30） |
30 |
40 |
50 |
|
分?jǐn)嗄芰cs（kA） |
AC1140V |
10 |
10 |
10 |
12 |
20 |
25 |
|
短時耐受電流（kA） |
8（0.2S） |
8（0.2S） |
12.6（0.2S） |
30（0.5S） |
40（0.5S） |
60（0.5S） |
|
|
進線方式 |
上進線 |
上進線 |
上進線 |
上進線或下進線 |
上進線或下進線 |
上進線或下進線 |
|
|
斷路器機械壽命（次） |
9000 |
9000 |
9000 |
4500 |
4500 |
3500 |
|
|
電壽命（次） |
1000 |
1000 |
1000 |
500 |
500 |
500 |
|
|
操作頻率（次/h） |
60 |
60 |
60 |
20 |
20 |
10 |
|
|
飛弧距離 |
250（350） |
250（350） |
250（350） |
350（450） |
350（450） |
400（450） |
|
|
操作力臂 |
90 |
90 |
90 |
250 |
250 |
250 |
|
|
操作力（N） |
200 |
200 |
200 |
300 |
300 |
300 |
|
b.DW15C抽屜座插接壽命為200次，DW15-6300（In≥5000A）機械壽命免維護1500次。
c.飛弧距離括號內為1140V產品。
d.分?jǐn)嗄芰ㄌ?hào)內的指標僅適用于限流型。
e.In=5000、6300A只有電磁式，其余均有熱-電磁式和電磁式兩種。
斷路器的附件介紹
1.分勵脫扣器（通電時間不能大于1s/次，通電頻率不能大于5次/分鐘）
|
額定控制電源電壓Us（V） |
AC380，AC220 |
DC220，DC110 |
|
動作電壓（V） |
（70%~110%）Us |
2.欠電壓脫扣器（斷路器合閘前欠電壓脫扣器必須保持通電狀態）
非斷路器必帶附件，為可選件：
當供電線路出現欠壓或失壓的情況時，斷路器會自動分?jǐn)鄟?lái)保護受電設備，以免設備受到損壞。
欠壓脫扣器動作分為瞬時動作和延時動作兩種，延時有1s，1.5s，2s三種。在1/2延時時間內，電源電壓恢復到85%Ue及以上，斷路器不動作。
|
額定控制電源電壓Ue（V） |
AC380，AC220 |
DC220，DC110 |
|
動作電壓（V） |
（35%~70%）Ue |
|
|
可靠合閘電壓（V） |
（85%~110%）Ue |
|
|
可靠不能合閘電壓（V） |
≤35%Ue |
3.釋放電磁鐵（通點時間不能大于1s/次，通電頻率不能大于5次/分鐘）
電動機貯能結束后，釋能電磁鐵動作使操作機構的貯能機構勢能，使斷路器閉合。
|
額定控制電源電壓Ue（V） |
AC380，AC220 |
DC220，DC110 |
|
動作電壓（V） |
（85%~110%）Ue |
|
|
合閘時間 |
40ms |
4.合閘電磁鐵
|
額定控制電源電壓Ue（V） |
AC380V，AC220 |
DC220，DC110 |
|
動作電壓（V） |
（85%~110%）Ue |
|
|
合閘時間 |
40ms |
5.電動機通電時間不能大于1s/次，通電頻率不能大于3次分鐘）
|
額定控制電源電壓Ue（V） |
AC380V，AC220 |
DC220，DC110 |
|
動作電壓（V） |
（85%~110%）Ue |
|
|
合閘時間 |
40ms |
6.輔助觸頭
基本型式：常開常閉
特殊型式：常開常閉、常開常閉
|
額定電壓（V） |
額定發熱電流Ith（A） |
|
AC400、AC230 |
6 |
|
DC220 |
6 |

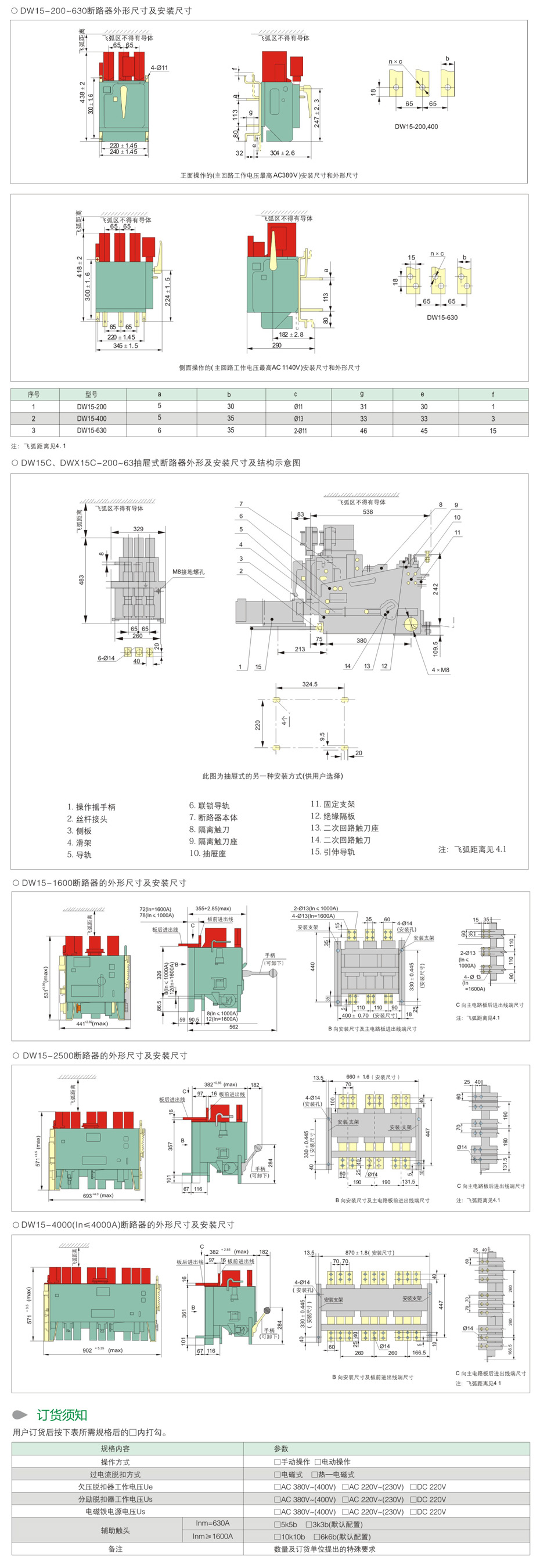

外形及安裝尺寸
