CJ19
產品描述
適用范圍
接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓。
符合標準：GB14048.4、IEC60947-4-1。

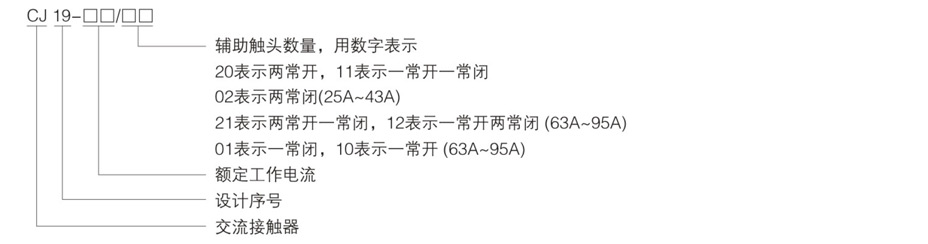

型號及含義
正常工作條件和安裝條件
海拔高度：不超過2000m。
大氣條件：最高溫度+40℃時，空氣的相對濕度不超過50%：在較低溫度下可以允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
污染等級：3級。
安裝類別：Ⅲ類。
安裝條件：安裝面與垂直面傾斜度不大于±5°
沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
主要參數及技術性能
|
參數名稱 |
CJ19-25 |
CJ19-32 |
CJ19-43 |
CJ19-63 |
CJ19-95 |
|
|
額定電流le（AC-6b，380V）（A） |
17 |
23 |
29 |
43 |
72.2（400V） |
|
|
可控電容器 |
220V |
6 |
9 |
10 |
15 |
28.8（240V） |
|
容量 |
380V |
12 |
18 |
20 |
30 |
50（400V） |
|
額定絕緣電壓（V） |
500 |
500 |
500 |
500 |
500 |
|
|
抑制涌流能力 |
20le |
|||||
|
動作條件 |
吸合：（85%~110%）Us；釋放：（20%~75%）Us |
|||||
|
線圈功率（VA）起動/保持 |
70/8 |
110/11 |
110/11 |
200/20 |
200/20 |
|
|
輔助觸頭控制容量 |
AC-15 360VA:DC-13 33W |
|||||
|
重量 |
0.44 |
0.63 |
0.64 |
1.4 |
1.5 |
|
結構特點

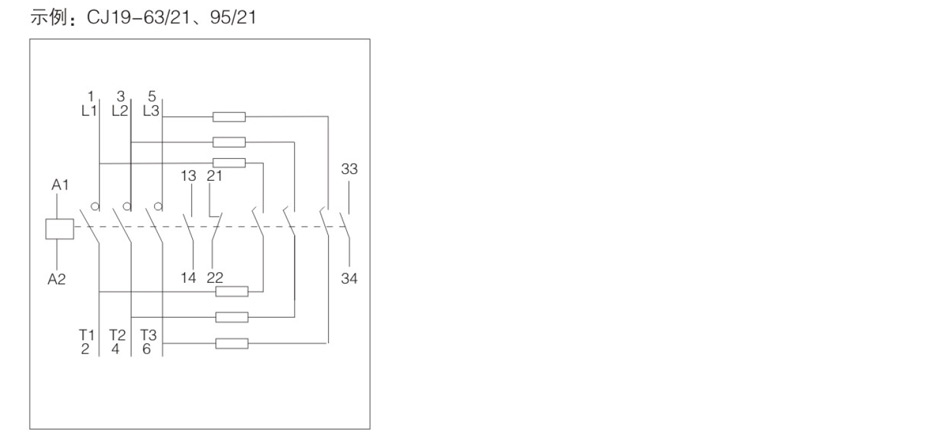

CJ19-25~43的接觸器有兩對輔助觸頭，CJ19-63~95的接觸器有三對輔助觸頭。CJ19-115~170接觸器自帶一對輔助觸頭。
接觸器接線端有絕緣罩覆蓋，安全可靠。線圈接線端帶有標出電壓數據，可防止接錯。CJ19-25~43接觸器可用螺釘安裝，也可借底部的滑塊扣裝在35mm標準卡軌上。面罩上有一個可拆卸的長方形白色小牌，用戶可用它打印項目代號等。CJ19-63~95可用35mm或75mm標準卡軌安裝。

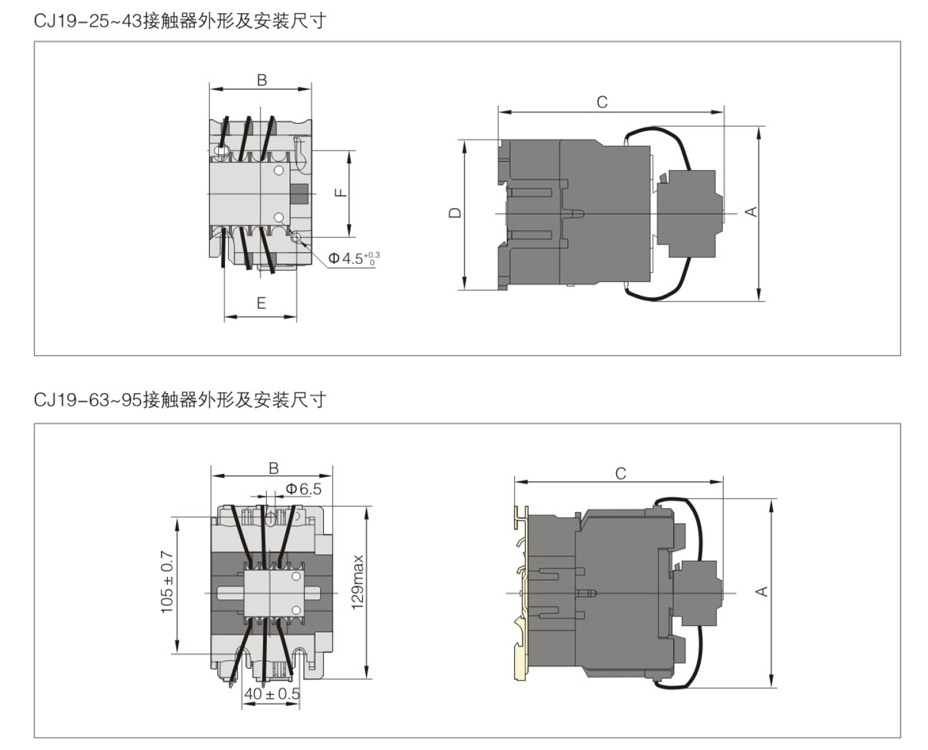

外形及安裝尺寸
|
接觸器型號 |
Amax |
Bmax |
Cmax |
Dmax |
E |
F |
備注 |
|
CJ19-25 |
80 |
47 |
124 |
76 |
34/35 |
50/60 |
除螺釘安裝外，還可用35mm安裝軌安裝 |
|
CJ19-32 |
90 |
58 |
132 |
86 |
40 |
48 |
|
|
CJ19-43 |
90 |
58 |
136 |
86 |
40 |
48 |
|
|
CJ19-63 |
132 |
79 |
150 |
除螺釘安裝外，還可用35mm、75mm安裝軌安裝 |
|||
|
CJ19-95 |
135 |
87 |
158 |
訂貨須知
1.接觸器完整的名稱、型號；
2.線圈的額定控制電源電壓和頻率；
3.訂貨數量。
訂貨示例：CJ19-43/11切換電容器接觸器線圈電壓220V 50Hz 10臺。
