HH15
產品描述
適用范圍
其中QSA系列開關可作電路短路保護之用，廣泛用于較高級的抽屜式低壓成套裝置中。
開關符合1EC60947-3、GB14048.3標準。

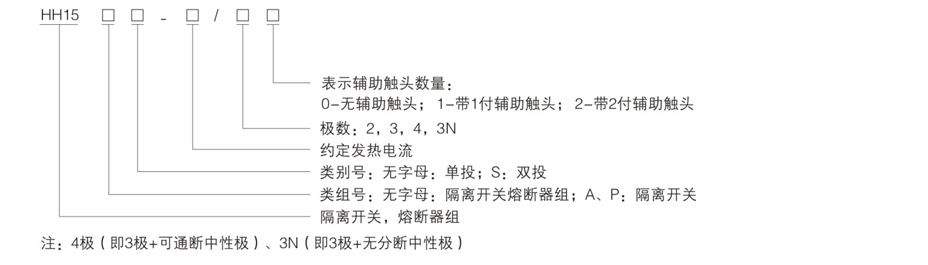

型號及含義
正常工作條件
安裝地點的海拔不超過200m。
周圍空氣溫度為40℃時相對濕度不超過50%，最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
周圍環境污染等級為3級。
安裝類別為Ⅳ類。
開關結構特征
開關采用全封閉式結構，靜觸頭及滅孤系統均組裝在由新型耐孤工程塑料制成的殼體內，并裝有快速操作機構，開關閉合和分斷的速度與操作者的動作速度無關，因而保證操作人員及設備的安全。
開關具有獨特性能的觸頭系統，動觸頭系統均由四個壓縮彈簧的銅滾柱組成，每人滾柱都能單獨滾動，從而更有效地防止觸頭溶焊的發生；發生故障時觸頭壓力隨電流的增大而增加，能承受較大的短路電流。
操作手柄可安裝在開關柜門上，當柜門關上時手柄即與開關的操縱桿楔合，當開關處于閉合位置時，手柄與柜門聯鎖，可防止柜門的打開。
主要技術參數
HH15A（QA）系列隔離開關的主要參數（見表2）
HH15P（QP）系列隔離開關的主要參數（見表3）
雙投轉換開關得分主要參數參照相應的單投開關
額定絕緣電壓ui：660V
額定工作電壓ue：AC380V、660V
額定頻率：50Hz
額定接通能力（A）：10Ie
額定分斷能力（A）：8le
輔助開關約定發熱電熱電流（AC-15）：5A
HH15（QSA）系列隔離開關熔斷器組的主要參數
|
約定自由空氣發熱電流Ith（A） |
63 |
125 |
160 |
250 |
400 |
630 |
800 |
|
|
額定工作電流le（A） |
380V/AC-23B |
63 |
125 |
160 |
250 |
400 |
630 |
800 |
|
660V/AC-22B |
63 |
100 |
160 |
250 |
315 |
425 |
500 |
|
|
額定限制短路電流（kAr.m.s） |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
|
|
機械壽命（次） |
1700 |
1400 |
1400 |
1400 |
800 |
800 |
500 |
|
|
電壽命（次） |
300 |
200 |
200 |
200 |
200 |
200 |
100 |
|
|
操作力矩（N.m） |
NT00-63 |
NT00-125 |
NT00-160 |
NT00-250 |
NT00-400 |
NT00-630 |
NT00-800 |
|
|
重量（kg不含手柄） |
NT00-63 |
NT00-100 |
NT00-160 |
NT00-250 |
NT00-315 |
NT00-425 |
NT00-500 |
|
|
選用熔斷體 |
380V/AC-23B |
7.5 |
16 |
30 |
||||
|
660V/AC-22B |
1.6 |
1.7 |
4.1 |
4.5 |
4.7 |
14.0 |
14.5 |
|
HH15（QA）系列隔離開關的主要參數
|
約定自由空氣發熱電流Ith（A） |
125 |
200 |
400 |
630 |
1000 |
|
|
額定工作電流le（A） |
380V/AC-23B |
125 |
200 |
400 |
630 |
1000 |
|
660V/AC-21B |
125 |
200 |
400 |
630 |
1000 |
|
|
660V/AC-22B |
125 |
160 |
315 |
425 |
630 |
|
|
額定短路接通能力（kA） |
20 |
20 |
50 |
50 |
50 |
|
|
額定短時耐受電流（kA） |
4 |
4 |
15 |
15 |
15 |
|
|
機械壽命（次） |
1400 |
1400 |
800 |
800 |
500 |
|
|
電壽命（次） |
200 |
200 |
200 |
200 |
100 |
|
|
操作力矩（N.m） |
7.5 |
16 |
30 |
|||
|
重量（kg不含手柄） |
1.5 |
1.6 |
4.1 |
4.3 |
11.7 |
|
HH15（QP）系列隔離開關的主要參數
|
約定自由空氣發熱電流Ith（A） |
250 |
630 |
1000 |
1250 |
1600 |
2500 |
3150 |
|
|
額定工作電流le（A） |
380V/AC-23B |
250 |
630 |
1000 |
1250 |
1600 |
2500 |
3150 |
|
660V/AC-21B |
250 |
630 |
1000 |
1250 |
1600 |
2500 |
3150 |
|
|
660V/AC-22B |
250 |
630 |
630 |
800 |
800 |
/ |
/ |
|
|
額定短路接通能力（kA） |
39 |
60 |
60 |
85 |
85 |
130 |
130 |
|
|
額定短時耐受電流（kA） |
8 |
32 |
32 |
50 |
50 |
80 |
80 |
|
|
機械壽命（次） |
1400 |
800 |
500 |
500 |
500 |
300 |
300 |
|
|
電壽命（次） |
200 |
200 |
100 |
100 |
100 |
100 |
100 |
|
|
操作力矩（N.m） |
7.5 |
16 |
30 |
70 |
||||
|
重量（kg不含手柄） |
1.9 |
5.0 |
5.4 |
14.0 |
14.5 |
49.0 |
50.5 |
|
開關外形與安裝尺寸
HH15(QSA)-63~800A的外形與安裝尺寸（見圖1-3、表4）
|
產品型號 |
外形尺寸 |
安裝尺寸 |
端子尺寸 |
||||||||
|
A |
B |
C |
D |
E |
F |
L |
R |
S |
T |
X |
|
|
HH15(QSA)-63/2 |
120 |
100 |
168 |
98 |
90 |
6.5 |
238-280 |
12 |
6.0 |
2 |
M5 |
|
HH15(QSA)-63/3 |
155 |
100 |
168 |
133 |
90 |
6.5 |
238-280 |
12 |
6.1 |
2 |
M5 |
|
HH15(QSA)-125/2 |
120 |
116 |
168 |
98 |
90 |
6.5 |
238-280 |
15 |
7.5 |
3 |
M6 |
|
HH15(QSA)-125/3 |
155 |
116 |
168 |
133 |
90 |
6.5 |
238-280 |
15 |
7.5 |
3 |
M6 |
|
HH15(QSA)-160/2 |
187 |
146 |
190 |
100 |
128 |
7.0 |
320-370 |
20 |
10.0 |
4 |
M8 |
|
HH15(QSA)-160/3 |
240 |
146 |
190 |
100 |
128 |
7.0 |
320-370 |
20 |
10.0 |
4 |
M8 |
|
HH15(QSA)-250/2 |
195 |
160 |
210 |
100 |
128 |
7.0 |
320-370 |
25 |
12.5 |
4 |
M10 |
|
HH15(QSA)-250/3 |
248 |
160 |
210 |
100 |
128 |
7.0 |
320-370 |
25 |
12.5 |
4 |
M10 |
|
HH15(QSA)-400/2 |
195 |
160 |
210 |
100 |
128 |
7.0 |
320-370 |
25 |
12.5 |
6 |
M10 |
|
HH15(QSA)-400/3 |
248 |
160 |
210 |
100 |
128 |
7.0 |
320-370 |
25 |
12.5 |
6 |
M10 |
|
HH15(QSA)-630/2 |
256 |
270 |
253 |
226 |
214 |
9.0 |
335-380 |
40 |
20.0 |
6 |
M12 |
|
HH15(QSA)-630/3 |
344 |
270 |
253 |
314 |
214 |
9.0 |
335-380 |
40 |
20.0 |
6 |
M12 |
|
HH15(QSA)-800/2 |
256 |
350 |
253 |
226 |
214 |
9.0 |
335-380 |
50 |
20.0 |
6 |
2-M12 |
|
HH15(QSA)-800/3 |
344 |
350 |
253 |
314 |
214 |
9.0 |
335-380 |
50 |
20.0 |
6 |
2-M12 |
|
HH15(QSA)-1000.1250/3 |
458 |
370 |
335 |
418 |
258 |
11 |
385-410 |
70 |
17.0 |
8 |
4-M10 |

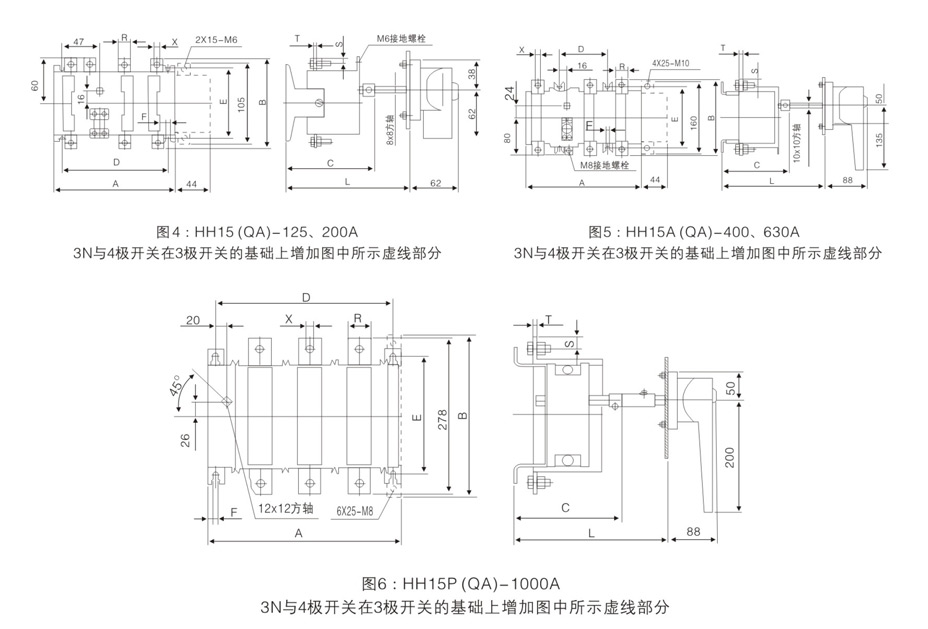

HH15A（QA）-125~1000A的外形與安裝尺寸（見圖4-6、表5）
HH15A（QA）-125~1000A的外形與安裝尺寸
|
產品型號 |
外形尺寸 |
安裝尺寸 |
端子尺寸 |
||||||||
|
A |
B |
C |
D |
E |
F |
L |
R |
S |
T |
X |
|
|
HH15（QA）-125/2 |
120 |
116 |
130 |
98 |
90 |
6.5 |
238-280 |
15 |
7.5 |
3 |
M6 |
|
HH15（QA）-125/3 |
155 |
116 |
130 |
133 |
90 |
6.5 |
238-280 |
15 |
7.5 |
3 |
M6 |
|
HH15（QA）-200/2 |
120 |
128 |
130 |
98 |
90 |
6.5 |
238-280 |
20 |
10 |
3 |
M8 |
|
HH15（QA）-200/3 |
155 |
128 |
130 |
133 |
90 |
6.5 |
238-280 |
20 |
10 |
3 |
M8 |
|
HH15（QA）-400/2 |
187 |
160 |
152 |
100 |
128 |
7.0 |
320-370 |
25 |
12.5 |
4 |
M10 |
|
HH15（QA）-400/3 |
240 |
160 |
152 |
100 |
128 |
7.0 |
320-370 |
25 |
12.5 |
4 |
M10 |
|
HH15（QA）-630/2 |
187 |
170 |
152 |
100 |
128 |
7.0 |
320-370 |
30 |
15 |
6 |
M10 |
|
HH15（QA）-630/3 |
240 |
170 |
152 |
100 |
128 |
7.0 |
320-370 |
30 |
15 |
6 |
M10 |
|
HH15（QA）-1000/2 |
256 |
270 |
190 |
226 |
214 |
9.0 |
335-380 |
50 |
20 |
6 |
M12 |
|
HH15（QA）-1000/3 |
344 |
270 |
190 |
314 |
214 |
9.0 |
335-380 |
50 |
20 |
6 |
M12 |

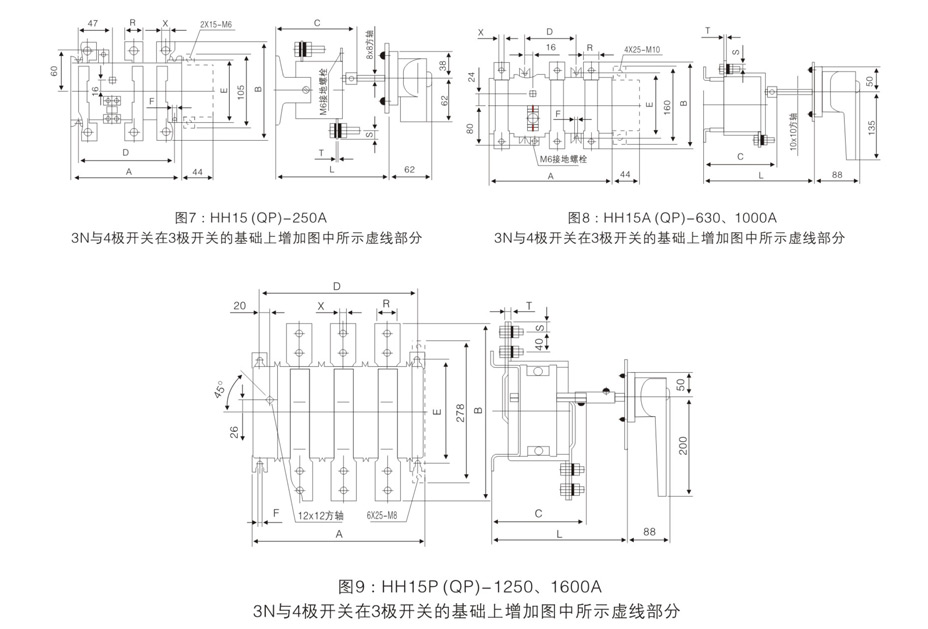

HH15P（QP）-250~1600A的外形與安裝尺寸（見圖7-9、表6）
HH15P（QP）-250~1600A的外形與安裝尺寸
|
產品型號 |
外形尺寸 |
安裝尺寸 |
端子尺寸 |
||||||||
|
A |
B |
C |
D |
E |
F |
L |
R |
S |
T |
X |
|
|
HH15P（QP）-250/2 |
120 |
142 |
130 |
98 |
90 |
6.5 |
238-280 |
25 |
12.5 |
4 |
M10 |
|
HH15P（QP）-250/3 |
155 |
142 |
130 |
133 |
90 |
6.5 |
238-280 |
25 |
12.5 |
4 |
M10 |
|
HH15P（QP）-630/2 |
120 |
170 |
152 |
100 |
128 |
7.0 |
320-370 |
30 |
15 |
5 |
M10 |
|
HH15P（QP）-630/3 |
155 |
170 |
152 |
100 |
128 |
7.0 |
320-370 |
30 |
15 |
5 |
M10 |
|
HH15P（QP）-1000/2 |
187 |
220 |
152 |
100 |
128 |
7.0 |
320-370 |
40 |
20 |
6 |
M12 |
|
HH15P（QP）-1000/3 |
240 |
220 |
152 |
100 |
128 |
7.0 |
320-370 |
40 |
20 |
6 |
M12 |
|
HH15P（QP）-1250/2 |
187 |
350 |
190 |
226 |
214 |
9.0 |
335-380 |
40 |
20 |
10 |
2-M12 |
|
HH15P（QP）-1250/3 |
240 |
350 |
190 |
314 |
214 |
9.0 |
335-380 |
40 |
20 |
10 |
2-M12 |
|
HH15P（QP）-1600/2 |
256 |
350 |
190 |
226 |
214 |
9.0 |
335-380 |
50 |
20 |
10 |
2-M12 |
|
HH15P（QP）-1600/3 |
344 |
350 |
190 |
314 |
214 |
9.0 |
335-380 |
50 |
20 |
10 |
2-M12 |

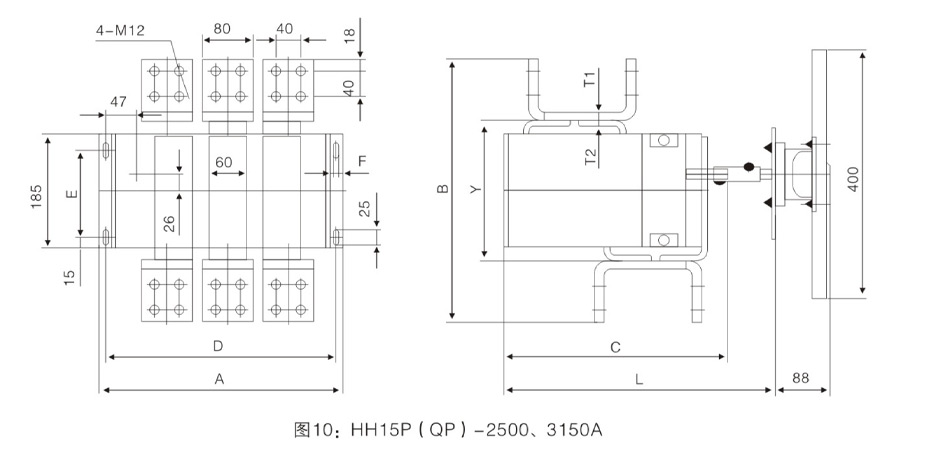

HH15P（QP）-2500~3150A的外形與安裝尺寸（見圖10、表7）
HH15P（QP）-2500~3150A的外形與安裝尺寸
|
產品型號 |
外形尺寸 |
安裝尺寸 |
端子尺寸 |
|||||||
|
A |
B |
C |
D |
E |
F |
L |
Y |
T1 |
T2 |
|
|
HH15P（QP）-2500/3 |
390 |
416 |
360 |
368 |
142 |
9.0 |
505-550 |
226 |
12 |
8 |
|
HH15P（QP）-3150/3 |
390 |
424 |
360 |
368 |
142 |
9.0 |
505-550 |
230 |
14 |
10 |

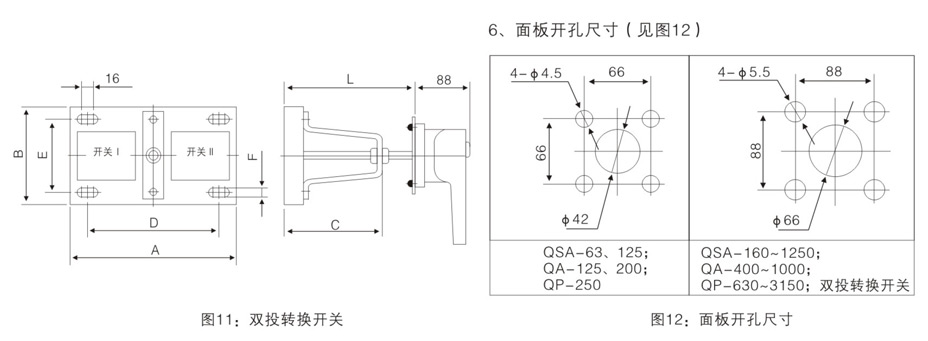

5、雙投轉換開關由兩臺相應的單投開關在底板左右并排組裝而成，其外形與安裝尺寸（見表8、圖11）
雙投轉換開關的外形與安裝尺寸
|
產品型號 |
外形尺寸 |
安裝尺寸 |
|||||
|
A |
B |
C |
D |
E |
F |
L |
|
|
QSS-63.125；QAS-125.200；QPS-250 |
430 |
170 |
192 |
385 |
118 |
9 |
220-280 |
|
QSS-160.250.400；QAS-400.630；QPS-630.1000 |
630 |
190 |
242 |
588 |
128 |
9 |
300-380 |
|
QSS-630.800；QAS-1000；QPS-1250~3150 |
950 |
263 |
254 |
908 |
180 |
9 |
400-480 |
