HR3

產品描述

適用范圍

　　HR3系列熔斷器式刀開關適用于交流50Hz、380V，額定電流至1000A的配電系統中作為短路保護和電纜、導線的過載保護之用。在正常情況下，可供不頻繁地手動接通和分斷正常電流與過載電流，在短路情況下，由熔體熔斷來切斷電流。
　　開關符合IEC60947-3、GB14048.3標準。

型號及含義

主要技術參數

約定發熱電流（A）	交流（AC）380V
約定發熱電流（A）	HR3正面?zhèn)确礁軛U機構式	HR3正面中央杠桿傳動機構式	HR3側面操作手柄式	HR3無面板正面?zhèn)确礁軛U傳動機構式
100	HR3-100/31	HR3-100/32	HR3-100/33	HR3-100/34
200	HR3-200/31	HR3-200/32	HR3-200/33	HR3-200/34
400	HR3-400/31	HR3-400/32	HR3-400/33	HR3-400/34
600	HR3-600/31	HR3-600/32	HR3-600/33	HR3-600/34
1000	HR3-1000/31	HR3-1000/32	HR3-1000/33	HR3-1000/34

型號	額定工作電壓（V）	額定絕緣電壓（V）	額定工作電流（A）	約定發熱電流（A）	配用熔斷體
HR3-100/31	380	660	100	100	RT0-100
HR3-200/31			200	200	RT0-200
HR3-400/31			400	400	RT0-400
HR3-600/31			600	600	RT0-600
HR3-1000/31			1000	1000	RT0-1000

結構特征

　　熔斷器式刀開關（以下簡稱開關）是熔斷器和刀開關的組合電器，具有熔斷器和刀開關的基本性能，在電路正常供電的情況下，接通和切斷電源由刀開關來擔任。當線路或用電設備過載或短路時，熔斷器的熔體燒斷，及時切斷故障電流。前操作前檢修的開關，中央有供檢修和更換熔斷器的門，主要供BDL配電屏上安裝。前操作后檢修的開關主要供BSL配電屏上安裝。側面操作前檢修的開關可以制成封閉的動力配電箱。開關有安全擋板，并裝有滅弧室。滅弧室由酚醛布板和鋼板沖制件鉚合而成。
　　開關的熔斷器固定在帶彈簧、鎖板的絕緣橫梁上，在正常運行時，保證熔斷器不脫扣，而當熔斷體因線路故障而熔斷后，只需要按下鎖板便可以很方便地更換熔斷器。

外形與安裝尺寸

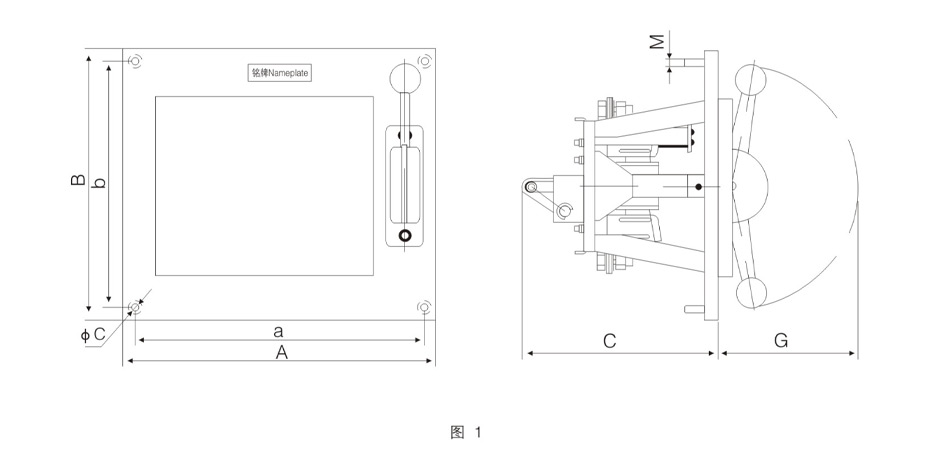

HR3-100~1000/31外形與安裝尺寸見圖1表1

表1

型號	外形尺寸				安裝尺寸
型號	A	B	C*	G	a	b	Φc	K
HR3-100/31	400	400	275	266	360	360	12	10
HR3-200/31	400	400	275	266	360	360	12	10
HR3-400/31	400	400	275	266	360	360	12	10
HR3-600/31	450	400	325	266	410	360	12	10
HR3-1000/31	500	400	350	266	450	360	12	10

注：C*尺寸為開關接通后連桿處于最大位置時的尺寸。

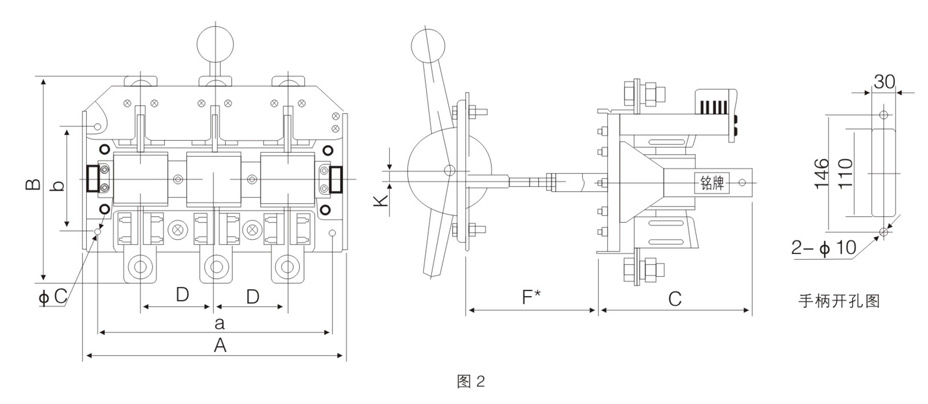

HR3-100~1000/32外形與安裝尺寸見圖2表2

表２

型號	外形尺寸					安裝尺寸
型號	A	B		D	F*	a	b	Φc	K
HR3-100/32	250	192	185	60	250	215	130	7	12
HR3-200/32	270	205	185	70	250	235	130	7	12
HR3-400/32	290	222	185	80	250	255	130	7	12
HR3-600/32	320	255	185	90	250	285	130	7	12
HR3-1000/32	410	365	270	115	350	350	250	7	12

注：F尺寸為開關接通后連桿處于最大位置時的尺寸。

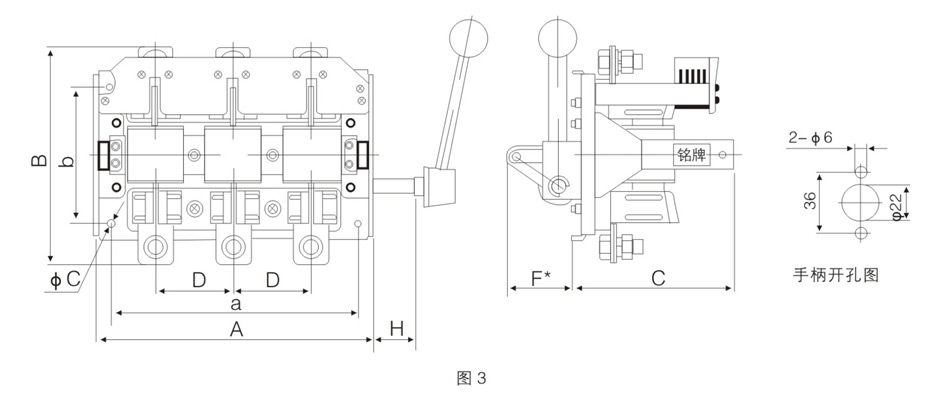

HR3-100~1000/33外形與安裝尺寸見圖3表3

表３

型號	外形尺寸					安裝尺寸
型號	A	B	C	D	F*	a	b	Φc	H
HR3-100/31	250	200	185	60	75	215	160	7	78
HR3-200/31	270	205	185	70	75	235	160	7	78
HR3-400/31	290	222	185	80	75	255	160	7	78
HR3-600/31	320	255	185	90	75	285	160	7	78
HR3-1000/31	410	365	270	115	75	350	250	9	102

注：C*尺寸為開關接通后連桿處于最大位置時的尺寸。

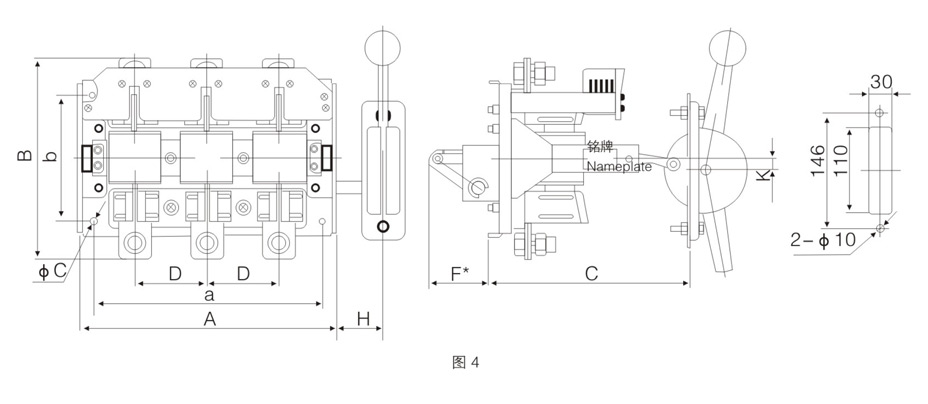

HR3-100~1000/34外形與安裝尺寸見圖4表4

表4

型號	外形尺寸					安裝尺寸
型號	A	B		D	F*	a	b	Φc	H	K
HR3-100/32	250	200	250	60	75	215	160	7	78	12
HR3-200/32	270	205	250	70	75	235	160	7	78	12
HR3-400/32	290	222	250	80	75	255	160	7	78	12
HR3-600/32	320	255	250	90	75	285	160	7	78	12
HR3-1000/32	410	365	350	115	75	350	250	9	102	12

注：F*尺寸為開關接通后連桿處于最大位置時的尺寸。
