適用范圍

　　CCQ3系列雙電源自動轉換開關電器（以下簡稱轉換開關）適用于交流50HZ或60HZ，額定工作電壓220V或380V，額定工作電流63A及以下的雙回路供電系統�？筛鶕�(jù)需要對兩路電源之間的選擇性轉換。產品具有短路、過載、欠電壓、失壓保護功能，同時還具備消防、雙分和輸出合閘信號功能。特別適用于需有消防要求的寫字樓、商場、銀行、車站、醫院及高層建筑照明線路的安裝使用。
　　產品符合GB/T14048、11標準。

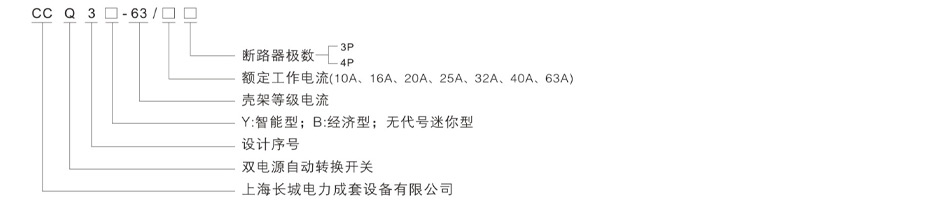

型號及其含義

結構特點

具有體積小，結構簡單；操作方便，使用壽命長，3P、4P均可提供；
開關切換驅動采用單機驅動、平穩、無嗓音、沖擊力��；
具有機械聯鎖和電氣聯鎖，切換可靠，手動、自動切換均可；
常用、備用斷路器額定電流可以不同；
A.T.S內裝有接線端子供用戶接線可以反映斷路器（開或閉）狀態；A.T.S面板上有各種指示。

工作原理

　　當常用電源正常，功能健置于自動檔時，備用斷路器分、常用斷路器合，以保護常用電源接通負載。當常用電源一相或三相全部電壓中斷時，ATS將負載從常用電源轉換到備用電源（當備用電源有正常電壓時），并在常用電源恢復正常時，又將備用電源轉換至用電源。

正常工作條件

周圍空氣溫度上限值不超過+40℃，下限值不超過-5℃，24h的平均值不超過+35℃。
安裝地點的海拔高度不超過2000m。
大氣的相對濕度在周圍空氣溫度+40℃時不超過50%，在較低的溫度下可以有較高的濕度；例如+20℃時90%并考慮帶因濕度變化發生在產品表面的凝霜，應采取特殊的措施。
污染等級為3級。
運行地點無強烈震動和沖擊，無腐蝕和破壞絕緣有害氣體，無嚴重塵埃，無導電微粒和爆炸危險物質，無強電磁干擾。

安裝及接線

根據設計電路實際需要接好常用和備用電源的進出線、零線。兩臺斷路器出線端并聯、但相序必須一致（見接線圖）。
如斷路器為3級時，必須將零線接到轉換開關的零線端子上（常用零線與備用零線分別接到外接信號指示圖所示的2#及4#接線端子）。

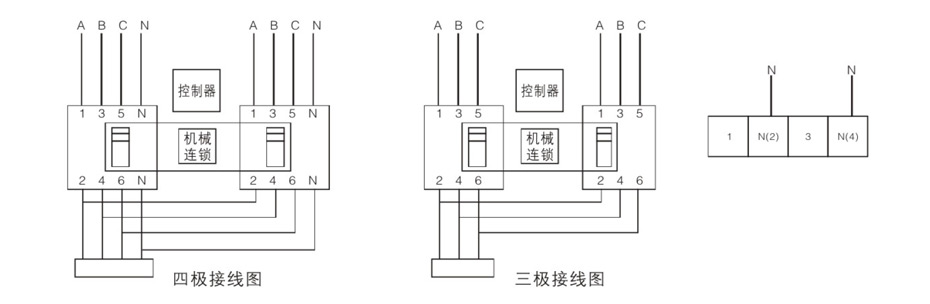

主回路接線圖

　　轉換開關需手動操作時，如果是CCQ3-32型，應先將按鈕開關處于手動位置，此時可轉動手柄進行常用或備用的轉換，如CCQ3-63型，按動手動/自動按鈕，當手動指示燈亮?xí)r，方可進行常用或備用的轉換。將控制模式處于自動位置，轉化開關進入自動狀態，而且常用電源優先。

　　轉換開關按接線圖接好線路時，正常通電后，如果常用電源與備用電源一切正常。
　　常用電源或備用電源的指示燈（紅色）亮?xí)r，裝換開關正常工作。

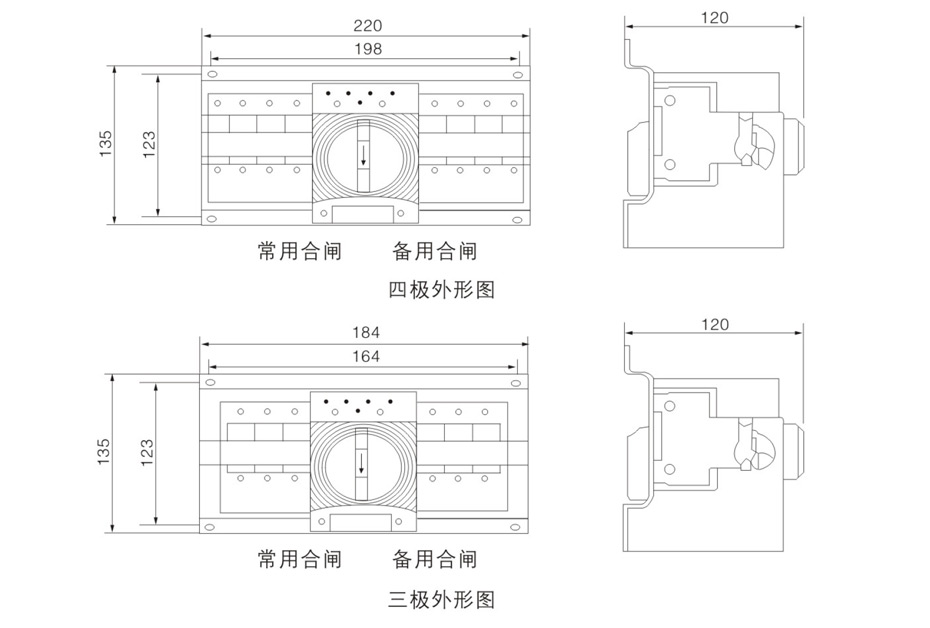

CCQ3雙電源自動轉換開關外形及安裝尺寸

外接信號指示
