CCQ1
產品描述
適用范圍
產品符合標準：GB/T14048.11

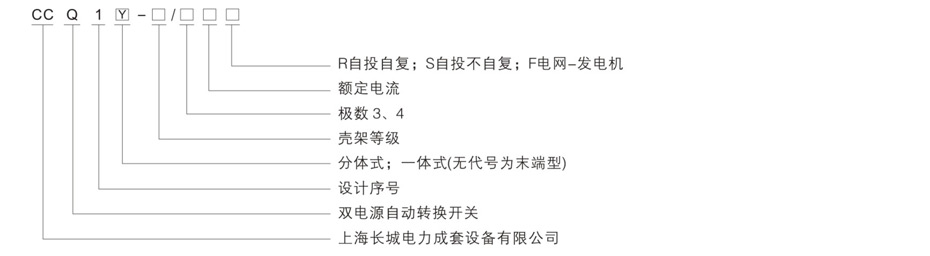

型號及其含義
正常工作條件
周圍空氣溫度上限為+40%，下限為-5℃，且24h的平均溫度不超過+35℃；
安裝地點的海拔不超過2000m；
大氣的相對溫度在周圍最高溫度+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，例如+20℃時達到90%，對于溫度變化偶爾產生的凝露應采取特殊的措施。
安裝類別為Ⅲ級；
污染等級為3級。
技術參數及性能
|
產品型號 |
63 |
125 |
250 |
400 |
630 |
800 |
1250 |
|
符合標準 |
GB/T14048.11 |
||||||
|
執行斷路器 |
63A、125A、250A、400A、630A、800A、1250A |
||||||
|
額定工作電壓（Ue） |
400V 50Hz |
||||||
|
額定絕緣電壓（Ui） |
AC690V |
||||||
|
額定沖擊耐受電壓（Uimp） |
8kA |
||||||
|
級數 |
3級、4級 |
||||||
|
額定短路接通能力 |
52 |
105 |
105 |
143 |
143 |
165 |
165 |
|
額定短路分?jǐn)嗄芰Γ╨cn） |
25 |
50 |
50 |
65 |
65 |
75 |
75 |
|
轉換時間 |
0~30秒可調(帶控制器) |
||||||
|
使用類別 |
CB |
||||||
|
安裝方式 |
固定式 |
||||||
|
聯接方式 |
板前 |
||||||

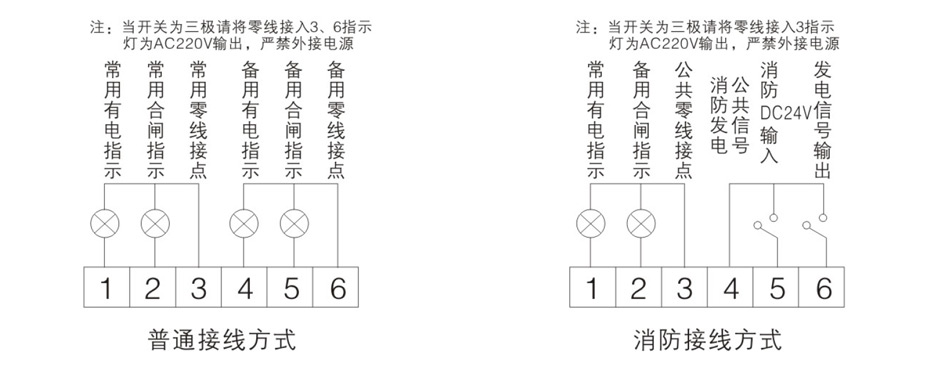

末端外接端子
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動-自動按鈕置于手動操作位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR合閘，常用電源執行斷路器QN分閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR分閘，常用斷路器執行斷路器QN合閘。

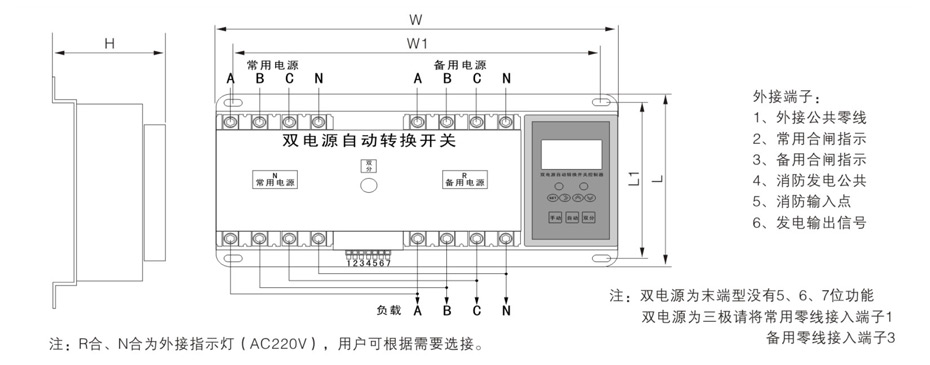

外形及安裝尺寸
|
尺寸 規格 |
W |
W1 |
L |
L1 |
H |
||||
|
3P |
4P |
3P |
4P |
3P |
4P |
3P |
4P |
||
|
CCQ1Y-125 |
288 |
420 |
358 |
390 |
203 |
208 |
180 |
185 |
126 |
|
CCQ1Y-250 |
430 |
465 |
400 |
435 |
203 |
204 |
180 |
183 |
144 |
|
CCQ1Y-400 |
565 |
607 |
510 |
552 |
322 |
322 |
292 |
292 |
192 |
|
CCQ1Y-630 |
683 |
740 |
650 |
680 |
325 |
319 |
295 |
290 |
205 |
|
CCQ1Y-800 |
720 |
790 |
668 |
735 |
345 |
345 |
315 |
315 |
205 |
|
CCQ1Y-1250 |
- |
800 |
- |
750 |
- |
395 |
- |
370 |
290 |

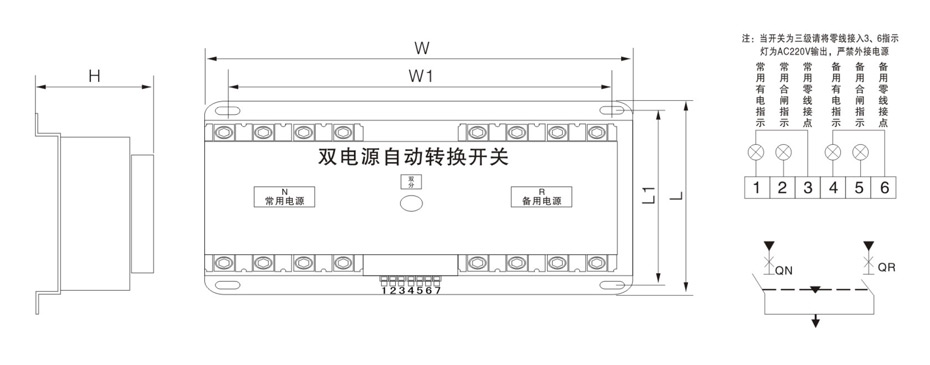

外形及安裝尺寸
|
尺寸 規格 |
W |
W1 |
L |
L1 |
H |
||||
|
3P |
4P |
3P |
4P |
3P |
4P |
3P |
4P |
||
|
CCQ1-125 |
288 |
320 |
259 |
290 |
202 |
205 |
180 |
182 |
122 |
|
CCQ1-250 |
330 |
365 |
300 |
335 |
211 |
209 |
189 |
186 |
144 |
|
CCQ1-400 |
453 |
497 |
400 |
444 |
328 |
328 |
298 |
298 |
192 |
|
CCQ1-630 |
572 |
632 |
515 |
575 |
328 |
325 |
298 |
294 |
205 |
|
CCQ1-800 |
613 |
683 |
556 |
627 |
345 |
345 |
315 |
315 |
205 |

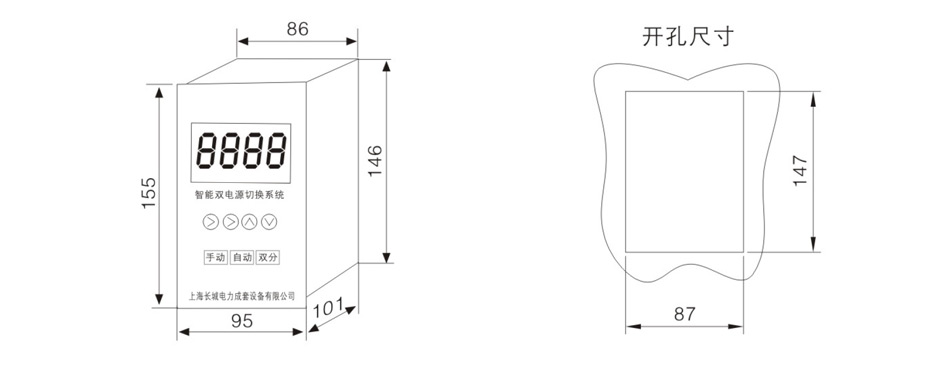

控制器外形及開孔尺寸
訂貨須知
a.產品的型號及基本規格代號；
b.雙電源附加要求；
c.訂貨數量；
d.例CCQ1-250/4 225A一體式；CCQ1Y-250/4分體式。
