DZ47LE-125
產品描述
適用范圍
本系列漏電斷路器符合標準：IEC61009-1、GB16917.1。

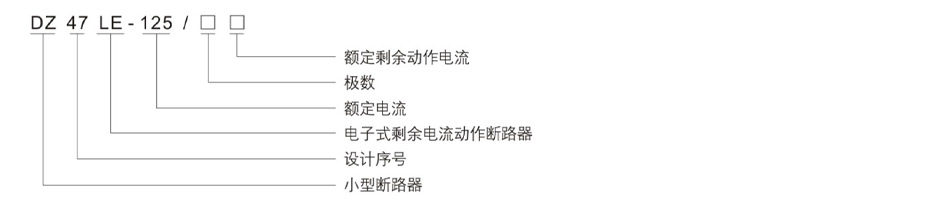

型號及其含義
主要技術參數
|
型號 |
額定電流（A） |
極數 |
額定工作電壓（V） |
頻率（Hz） |
額定短路分斷能力（KA） |
額定剩余動作電流（mA） |
脫扣類型 |
|
DZ47LE-125 |
63、80、100、125 |
1P+N |
230 |
50/60 |
10KA |
30 |
C |
|
2P |
|||||||
|
3P |
400 |
D |
|||||
|
3P+N |
|||||||
|
4P |
剩余動作電流中斷時間
|
In(A) |
I△n(A) |
剩余電流等于下列值時分斷時間s |
|
I△n 2I△n 5I△n I△t |
||
|
63-125 |
0.03 |
0.3 0.15 0.04 0.04 最大分斷時間 |
過電流保護特征
|
序號 |
脫扣類型 |
額定值 |
試驗電流 |
脫扣時間 |
可能的結果 |
備注 |
|
a |
C、D |
ln≤63A |
1.13In |
t≤1h |
不脫扣 |
冷態 |
|
In＞63A |
t≤2h |
|||||
|
b |
C、D |
In≤63A |
1.45In |
t＜1h |
脫扣 |
緊接若序號a試驗后 |
|
In＞63A |
t＜2h |
|||||
|
c |
C、D |
所有值 |
2.55In |
Is＜t＜120s |
脫扣 |
冷態 |
|
d |
C、D |
所有值 |
5In |
t≤0.1s |
不脫扣 |
冷態 |
|
10In |
||||||
|
e |
C、D |
所有值 |
10In |
t＜0.1s |
脫扣 |
冷態 |
|
20In |

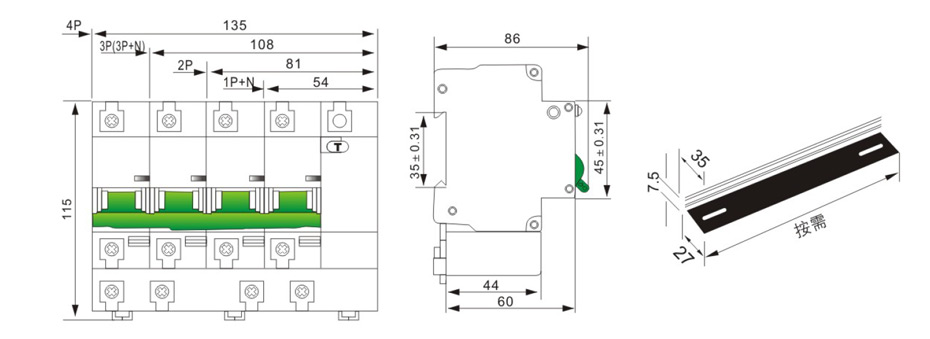

外形及安裝尺寸
