DZ47-63
產品描述
適用范圍
本產品符合標準：IEC60898和GB10963。

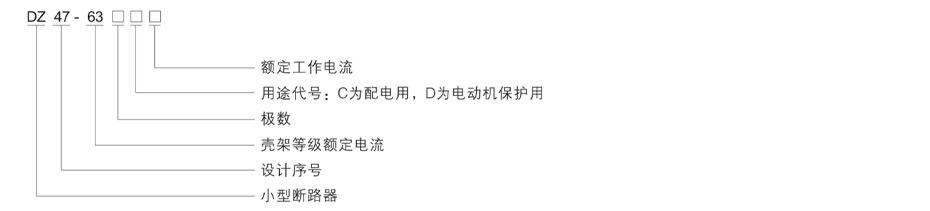

型號及其含義
主要技術參數
|
型號 |
額定電流（A） |
極數 |
額定絕緣電壓（V） |
額定工作電壓（kV） |
額定短路分?jǐn)嗄芰Γ╧A） |
脫扣類型 |
|
DZ47-63 |
6,10,16,2025,32,40,50,63 |
1P |
690 |
230 |
6 |
C |
|
2P |
400 |
|||||
|
3P |
400 |
D |
||||
|
4P |
400 |
1、機械壽命：20,000次（斷-通）
2、電氣壽命：6000次
3、抗?jié)駸嵝裕?類（溫度為55℃，相對濕度為95%）
4、接線采用帶夾箍的接線端子，電纜截面可達25mm2。
過電流脫扣特性表
|
型式 |
試驗電流（A） |
額定電流（In） |
規定時間 |
預期結果 |
起始狀態 |
附注 |
|
C |
1.13In |
所有值 |
t≥1h |
不脫扣 |
冷態 |
|
|
1.45In |
所有值 |
t＜1h |
脫扣 |
熱態 |
電流在5s內穩定地上升至規定值 |
|
|
D |
2.55In |
In≤32A |
1s＜t＜60s |
脫扣 |
冷態 |
|
|
In＞32A |
1s＜t＜120s |
脫扣 |
冷態 |
|||
|
C |
5In |
所有值 |
t≥0.1s |
不脫扣 |
冷態 |
閉合輔助開關接通電源 |
|
10In |
所有值 |
t＜0.1s |
脫扣 |
冷態 |
閉合輔助開關接通電源 |
|
|
D |
10In |
所有值 |
t≥0.1s |
不脫扣 |
冷態 |
閉合輔助開關接通電源 |
|
14In |
所有值 |
t＜0.1s |
脫扣 |
冷態 |
閉合輔助開關接通電源 |
結構特性
斷路器操作杋構的零件采用了高強度塑料制品，在確保靈敏、可靠的同時獲得了最低的轉動慣量，使從短路故障開始到脫扣機構動作的時間很短。脫扣機構由雙金屬片過載反時限脫扣機構和短路瞬動電磁機構二部分組成。觸頭滅弧系統則采用了特殊的導弧角和滅弧室，具有顯著的限流特性。

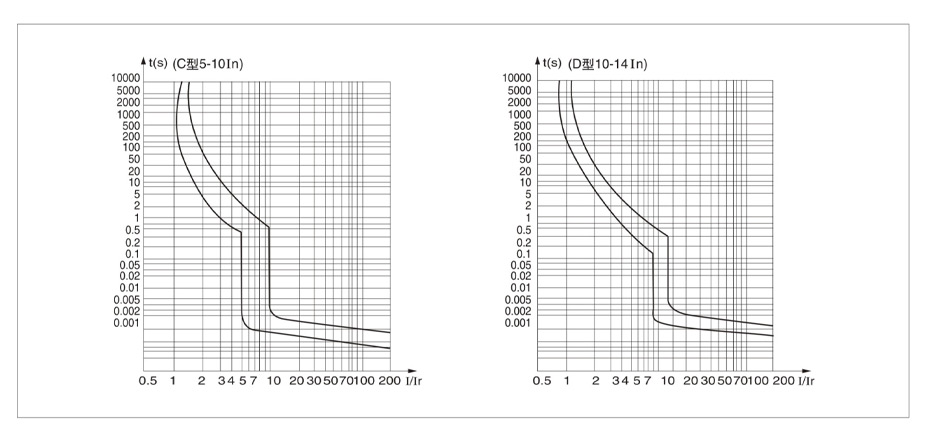

動作特性曲線

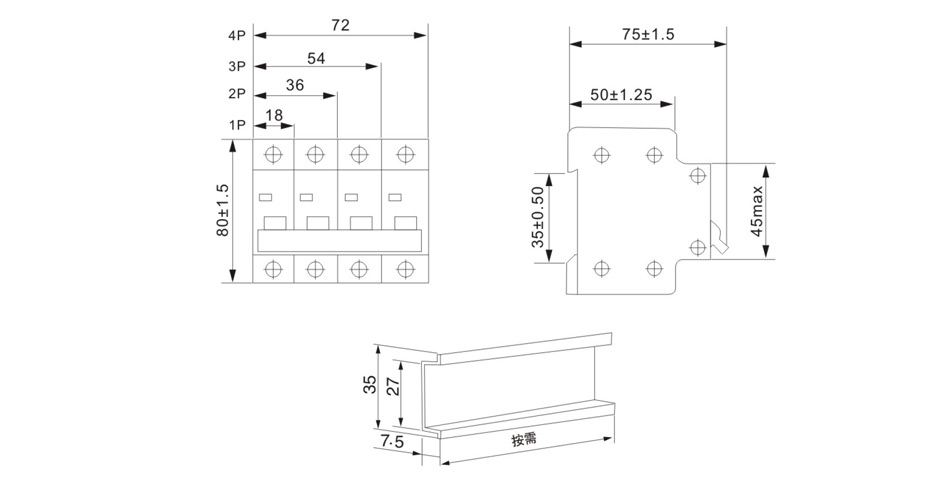

外形及安裝尺寸
注：安裝導軌采用JB6525-92《電器安裝軌》TH35型鋼安裝軌。
