YGM1L
產品描述
適用范圍
YGM1L系列帶剩余電流保護型塑料外殼式斷路器（以下簡稱斷路器），是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓400V，額定工作電流至630A的電路中作不頻繁轉換及電動機不頻繁起動之用，斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞，同時還可以對過電流保護不能檢測出的長期存在的接地故障可能引起火災危險提供保護。
斷路器按照其額定極限短路分?jǐn)嗄芰Γ↖cu）的高低，分為M型(較高分?jǐn)嘈停�、H型（高分?jǐn)嘈停┮活�。該斷路器具有體積小，分?jǐn)喔�、飛弧短，抗振動等特點。
本斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
本斷路器不可倒進線，即使允許1、3、5接電源線，2、4、6接負載線。
斷路器適用于隔離，符號表示為“
”。
IEC60947-1及GB/T14048.1總則
IEC60947-2及GB14048.2低壓斷路器及附錄B帶剩余電流保護的斷路器
IEC60947-4及GB14048.4接觸器和電動機起動器
IEC60947-5.1及GB14048.5S機電式控制電路電器

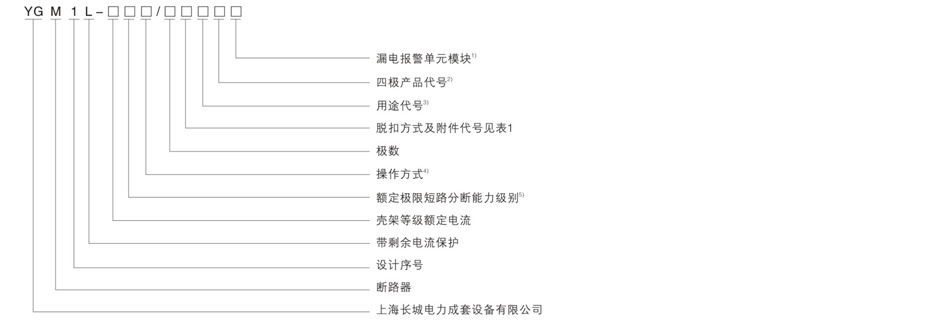

型號及其含義
注：1.不帶漏電報警單元模塊無代號；帶漏電報警單元模塊并在工作方式一時用丨表法；在工作方式二時用‖表示。
2.三極產品無代號，四極時分A、B、C、D；3.配電用斷路器無代號，保護電動機用斷路器以2表示；
4.手柄直接操作無代號；電動操作用P表法；轉動手柄用乙表示。
正常工作條件和安裝條件
海拔：安裝裝點的海拔不超過2000m。
污染等級：3
安裝類別：斷路器主電路的安裝類別為Ⅲ，不接至主電路的輔助電路和控制電路，安裝類別為‖；
大氣條件：大氣相對溫度在周圍空氣溫度為+40時不超過50%；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對溫度為90%，同時該月的平均最代濕度為+20，并考慮到因溫度變化發生在產品表面上的凝露。
外磁場：漏電斷路器安裝場所附近的外磁場在任何方向不超過地磁場的5倍。
在無爆炸危險的介質下，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；
斷路器應按產品的使用說明書安裝。
脫扣器的方式及內部附件代號
