YGM1E
產品描述
產品概述
該斷路器的智能式過電流脫扣器采用微處理控制器，具有三段保護特性，即過載長延時保護、短路短延時保護和短路瞬時保護。斷路器的過電流三段保護特性均可方便的整定，可以適應不同負載對保護特性的要求。另外斷路器還具有運行電流指示、過載預報警指示、接地故障指示和脫扣器電源指示等功能。
斷路器具有隔離功能，符號：
斷路器符合GB/T14048.2《低壓開關設備和控制設備第2部分：斷路器》

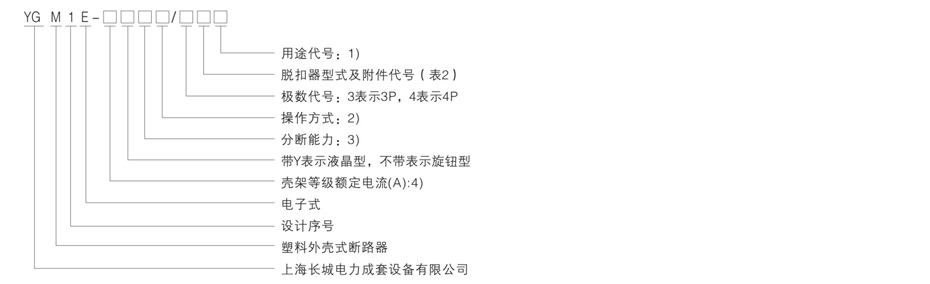

型號及其含義
注：1）用途代號：無-配電保護用；2-電動機保護用。
2）操作方式：無-手柄直接操作；Z-旋轉手柄操作；P-電動操作。3）分?jǐn)嗄芰Γ篗-較高分?jǐn)嘈�；H-高分?jǐn)嘈汀?br /> 4）殼架等級：125、250、400、630、800、1250。
工作環境
周圍空氣溫度上限為+40℃，下限為-5℃，24h的平均值不超過+35℃；
注：如使用環境的空氣溫度上限高于+40℃或低于-5℃，應根據產品樣本、說明書中給出的數據或與制造廠協商使用。
在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方；在沒有雨雪侵襲的地方；
大氣相對濕度在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
污染等為3級；斷路器可垂直安裝（即堅裝），亦可水平安裝（即橫裝）。
主要技術性能及參數
|
殼架等級 技術參數 |
125 |
250 |
400 |
630 |
800 |
1250 |
||
|
極數 |
3P、4P |
3P、4P |
3P、4P |
3P、4P |
3P、4P |
3P |
||
|
殼架等級電流 |
125 |
250 |
400 |
630 |
800 |
1250 |
||
|
額定電流n（A） |
32、63、125分檔可調 |
100~250分檔可調 |
160~400分檔可調 |
252~630分檔可調 |
320~800分檔可調 |
500~1250分檔可調 |
||
|
額定工作電壓Ue |
400/440V、660/690V |
|||||||
|
額定絕緣電壓Ui |
1000V |
|||||||
|
額定沖擊耐受電壓Uimp |
12kV |
|||||||
|
選擇性類別 |
A |
B |
B |
B |
B |
B |
||
|
額定極限 短路分?jǐn)? 能力lcu(kA) |
400V 440V |
M型 |
50 |
50 |
65 |
70 |
70 |
65 |
|
H型 |
65 |
85 |
85 |
85 |
85 |
85 |
||
|
660V 690V |
M型 |
15 |
15 |
20 |
30 |
30 |
- |
|
|
H型 |
15 |
15 |
20 |
30 |
30 |
- |
||
|
額定運行 短路分?jǐn)? 能力lcs(kA) |
400V 440V |
M型 |
35 |
35 |
50 |
50 |
50 |
42 |
|
H型 |
50 |
65 |
65 |
70 |
70 |
70 |
||
|
660V 690V |
M型 |
10 |
10 |
15 |
15 |
15 |
- |
|
|
H型 |
10 |
10 |
15 |
15 |
15 |
- |
||
|
短時耐受 Icw/1S(kA) |
M型 |
3 |
5 |
10 |
10 |
10 |
10 |
|
|
H型 |
3 |
5 |
10 |
10 |
10 |
10 |
||
|
操作循環 次數(次) |
電氣壽命 |
2000 |
2000 |
1500 |
1000 |
1000 |
500 |
|
|
機械壽命 |
10000 |
10000 |
8500 |
5000 |
5000 |
3000 |
||
脫扣器方式及內部附件代號
