YGM1EL新款
產品描述
適用范圍
產品符合GB/T14048.2、GB/T22387-32902標準。

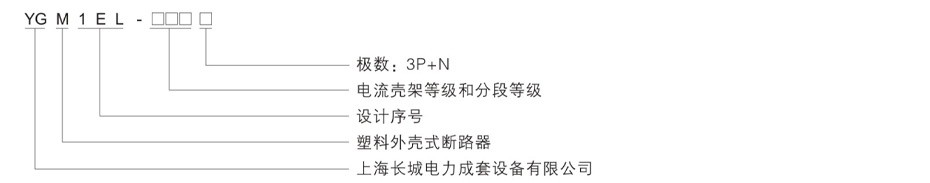

型號及其含義
產品特點
具有剩余電流、過電流、短路等保護功能。以及自動重合閘、剩余電流顯示、實時負荷電流顯示、動作狀態指示、跳閘數據顯示等實用功能，產品還具有可配備插拔防雷擊模塊、四遙功能、可配備專用轉接器等功能。
由電動操作機構及空氣斷路器的組合變?yōu)橐惑w式�？s小了安裝位置，簡化了接線。具有功能特性可設定的操作方法，可按實際情況分別設定動作電流、分斷時間和主電路電流等所需的功能。
由單片微處理器組成的智能化控制電路，可設定和顯示負荷電流，能監測故障跳閘原因，顯示跳閘時故障參數，可查詢各類故障跳閘的總次數。
通訊型漏電斷路器可記錄和查詢引起跳閘的相序、原因和跳閘的時間等詳細數據，具有歷史數據記錄功能；通信型系列的產品采用RS-485通信口，具有多種通訊協議可供選擇，能與智能配變終端、上位機等建立通信功能，實現遠程參數的調整、信息查詢及下載故障參數等功能。
工作環境及安裝條件
安裝地點的海拔高度不超過2000m；
最高溫度為+40℃，空氣相對濕度不超過50%，在較低溫度下可以有較高的相對濕度，對由于溫度變化偶爾產生的凝露應采取特殊的措施；
無雨雪侵蝕的地方；
污染等級為3級；
斷路器安裝的最大傾斜度為±5°
安裝類別：斷路器主電路安裝類別為Ⅲ，輔助電路和控制電路的安裝類別為Ⅱ。
安裝場所的外磁場在任何方向不超過地磁場的5倍。
主要技術參數
|
規格型號 |
315/3N |
400/3N |
630/3N |
800/3N |
|
|
殼架電流Inm（A） |
315 |
400 |
630 |
800 |
|
|
極數 |
3P+N |
3P+N |
3P+N |
3P+N |
|
|
額定電流In（A） |
250A |
400A |
630A |
800A |
|
|
額定絕緣電壓Ui（V） |
1000 |
||||
|
額定沖擊耐受電壓Uimp（kV） |
8 |
||||
|
額定工作電壓Ue（V） |
AC400,50Hz |
||||
|
脫扣器類型 |
電子式（三段保護，電子可調） |
||||
|
使用類別 |
B |
||||
|
額定極限短路分斷能力lcu（kA） |
50 |
65 |
|||
|
額定運行短路分斷能力lcu（kA） |
35 |
42 |
|||
|
額定剩余短路接通（分斷）能力l△m（kA） |
25%lcu |
25%lcu |
|||
|
額定短時耐受電流lcw（kA/s） |
5 |
8 |
|||
|
剩余電流動作特性 |
AC |
||||
|
額定剩余動作電流I△n（mA） |
30/50/75/100/200/300/500/800/1000mA可調，OFF |
||||
|
分斷時間 |
延時型 |
≤0.5（I△n）；≤0.3（2I△n）：≤0.2（5I△n，10I△n） |
|||
|
非延時型 |
≤0.2（I△n）；≤0.1（2I△n）：≤0.06（5I△n，10I△n） |
||||
|
自動重合閘額定動作剩余電流 |
（0.5-1）I△n |
||||
|
剩余電流動作時間類型 |
延時型/非延時型 |
||||
|
2I△n電流動作時間類型 |
0.06 |
||||
|
自動重合閘時間 |
20-60 |
||||
|
過壓保護值（V） |
設置值（265-350）±5% |
||||
|
欠壓保護值（V） |
設置值（100-200）±5% |
||||
|
聯控延遲時間 |
≤40 |
||||
|
通訊延遲時間 |
≤200 |
||||
|
飛弧距離 |
≥50 |
≥100 |
|||
|
操作性能（次） |
通電 |
1000 |
1000 |
||
|
不通電 |
7000 |
4000 |
|||
|
總次數 |
8000 |
5000 |
|||
|
外形尺寸 |
高（A） |
165 |
257 |
335 |
|
|
寬（B） |
140 |
185 |
240 |
||
|
厚（D） |
110 |
138 |
179 |
||
外接端子說明
1（B-）、2（A+）為485通訊接口，4既是外控分合閘公共端、也是通訊地線；
|
7 |
6 |
5 |
4 |
3 |
2 |
1 |
|
A+ |
B- |
COM |
合閘 |
分閘 |
備用 |
|
|
485通訊端子 |
外控分合閘公共端、通訊地址 |
短接4、5合閘 短接3、5分閘 |
||||
斷路器應垂直安裝，用螺釘通過安裝孔固定。
用戶根據負荷選擇合適的導線，把導線接入斷路器（須配接銅接頭）。斷路器的上接線端（1、3、5、N）為主電路的電源進線端，下接線端（2、4、6、N）為出線端。電源中性線（零線）必須接在“N”端子
安裝完畢，然后對斷路器送電。若分閘指示燈亮，表示處于斷開狀態，按“合閘”按鈕，斷路器開始合閘，當分閘狀態指示燈熄滅時，表示合閘成功。
主要功能
電流可調，用戶可根據需要改變額定電流設置
自動換檔：保護器能夠根據被保護線路的實際漏電值自動調節漏電動作檔位。
自行設定：用戶可根據線路的實際狀況，通過按鍵自行設定或修改保護器的功能及參數值。
可查詢故障跳閘次數及原因。
通過485端口，可與配電網監控系統連接，實現遠程修改參數、監測與控制。

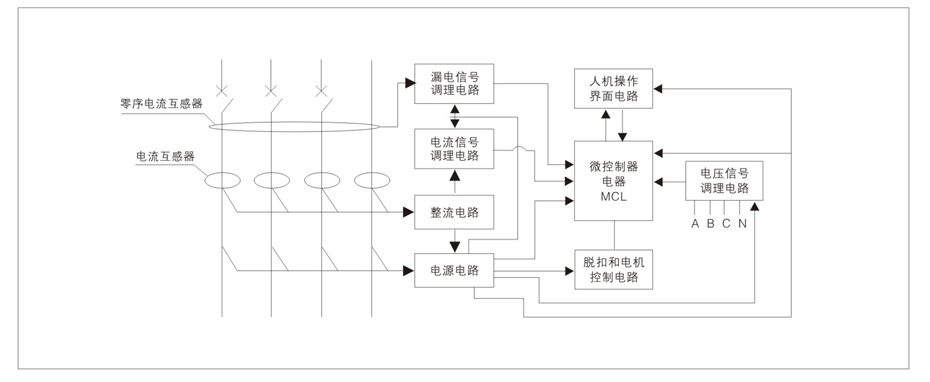

工作原理
采用零序電流互感器、電流互感器和電壓互感器分別檢測漏電電路、負載電流和電源電壓的實時變化情況。
通過微控制器MCU計算和判斷漏電電路、負載電流、電源電壓值是否超過跳閘限值。
當負載電流、漏電電路或電源電壓值超過跳閘限值時，微控制器MCU命令磁通變換器脫扣，同時根據不同的故障類型執行自動重合閘功能。

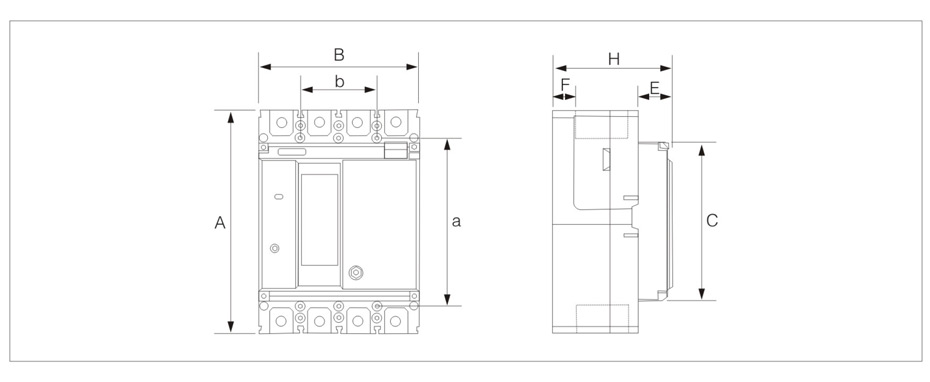

外形及安裝尺寸
單位
|
規格 |
外形尺寸 |
安裝尺寸 |
進出線 |
||||||||
|
A(高) |
B(寬) |
H(厚) |
C |
E |
F |
a |
b |
安裝孔 |
進線端寬度 |
出線端螺栓 |
|
|
YGM1EL-315/N |
165 |
140 |
110 |
117 |
26 |
23 |
126 |
70 |
4 |
24 |
M8 |
|
YGM1EL-400/N |
257 |
185 |
138 |
182 |
40 |
32 |
194 |
88 |
6 |
30 |
M10 |
|
YGM1EL-630/N |
257 |
185 |
138 |
182 |
40 |
32 |
194 |
88 |
6 |
30 |
M10 |
|
YGM1EL-800/N |
335 |
240 |
179 |
271 |
69 |
38 |
272 |
116 |
6 |
44 |
M10 |
注意事項
不可用相線對中性線短路的辦法來實驗跳閘，以免造成短路電流，燒壞裝置，應當在其中串聯一只約1KΩ左右的電阻（根據規程確定）；
對同時接觸被保護電路兩線引起的觸電危險，不能進行保護；
不得擅自將斷路器開封，否則后果自負
常見故障分析與排除方法
|
故障類別 |
故障現象 |
原因分析 |
排除方法 |
|
不能投運 |
指示燈不亮 |
1.檢查電源是否接好 2.控制器開關未打開 |
1.接好電源 2.打開控制器開關 |
|
按“合閘”按鈕，斷路器不能合閘 |
1.零線是否接“N”端子 2.控制器開關未打開 |
1.檢查零線 2.打開控制器開關 |
|
|
合閘后馬上跳閘 |
1.零線接地線混用 2.負載漏電太大 3.欠壓、過壓、缺相 |
1.檢查線路及電氣設備 2.排查線路漏電故障 3.排查線路故障或關閉相關保護 |
|
|
拒動 |
按試驗按鈕、不跳閘 |
1.控制器開關未打開 2.漏電功能關閉 |
1.打開控制器開關 2.打開漏電保護功能 |
|
按試驗按鈕能跳閘，實際燈泡試驗不跳閘 |
配電變壓器中性點沒接地或接觸不好 |
檢查中性點接地 |
