YGM1EL老款
產品描述
適用范圍
產品符合標準：GB/T14048.2，GB/T32902，DL/T20..剩余電流斷路器通信規約。
注：本說明書同時適用于右N型產品（N極在右邊）與左N型產品（N極在左邊）。
產品特點
|
功能分類 |
功能及參數設置 |
|
|
保護功能 |
過載保護 |
啟用/禁用 |
|
短路保護 |
啟用/禁用 |
|
|
剩余電流保護 |
啟用/禁用 |
|
|
自動重合閘 |
啟用/禁用 |
|
|
缺相保護 |
啟用/禁用 |
|
|
過壓保護 |
啟用/禁用 |
|
|
欠壓保護 |
啟用/禁用 |
|
|
測量顯示 |
線路剩余電流 |
實時監測 |
|
三相工作電壓 |
||
|
三相工作電流 |
||
|
性能設置 |
額定剩余動作電流 |
保護參數可整定 |
|
過載長延時 |
||
|
短路短延時 |
||
|
短路瞬時 |
||
|
過壓保護值 |
||
|
欠壓保護值 |
||
|
時間、日期 |
||
|
保護投入和退出 |
||
|
信息儲存、查詢、顯示 |
剩余電流動作 |
在線查詢 |
|
其他動作 |
||
|
通訊功能 |
RS-485、DL/T-20 |
標配 |
|
紅外通訊 |
選配 |
|
保護功能：
具有剩佘電流自動跟蹤和突變、特波功能；過壓、欠壓、缺相保護功能，并檢測電壓恢復正常后自動重合閘；電子式過載、瞬時保護及短路短延時（電子式具備該功能）；缺零保護，以及停電跳閘功能。
合閘狀態下，自動輪顯當前額定剩余電流動作值、額定電流值、當前時間、及最大漏電值及相位相，當前三相電壓參數，當前三相電流參數等。
可通過按鍵設置剩余電流告警、自動跟蹤、突變、特波、自動重合閘、過壓、欠壓、缺相、過載、缺零保護等功能的啟用和禁用。也可通過通信設置。上述功能，運行數據的啟用告警和禁用告警功能只能通過通信接口設置。
可通過按鍵設置額定剩余電流，額定極限不驅動時間，額定電流，短路短延時倍數，短路短延時時間，短路瞬時倍數，定時試跳時間，實時時鐘以及用戶密碼等主要參數。
可通過按鍵查詢，跳閘記錄，試驗記錄，總跳閘次數，閉鎖跳閘次數，等諸多參數。
可通過試驗按鍵實現現場試驗跳閘控制。
可通過遠程預約分閘，合閘，及試跳，以及預約取消控制功能。
可通過外部分?jǐn)�、合閘接口實現斷路器的同步分閘和合閘功能。
具有遠程試跳，定時試跳，及按鍵試跳等三種自檢功能。有壓自檢合閘功能。
記錄30日內的剩余電流，三相電壓，三相電流的日最大值和時標、最小值和時標，共14項記錄。
記錄近10次跳閘的剩余電流，三相電壓，三相電流參數及時標。
記錄近10次剩余電流報警（強送）事件，斷路器自檢的事件，剩余電流超限事件，共3項記錄。
累計斷路器跳閘總次數，閉鎖性跳閘次數，剩余電流跳閘次數等6項累計參數。
RS485通信功能，完全支持國家能源局即將發布的《DL/Txxx-xxxx剩余電流斷路器通信規約》，目前為報批稿。符合浙江省發布的《剩余電流動作斷路器技術規范》的要求。符合國家電網企業標準《Q/GDW1972..分布式光伏并網專用低壓斷路器技術規范》，符合國家電網企業標準《Q/GDW11289..剩余電流動作保護器防雷技術規范》
剩余電流超限報警功能。
本產品電路板選用高集成工業級材料，采用先進的防雷設計，完全符合GB4048.2-2008標準中對電磁兼容的要求。
產品基本上包含了目前市場上高端產品的功能。
正常工作條件
相對空氣濕度最濕月的平均最低溫度不超過25℃時，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面上的凝露；
海拔不超過2000米；
污染等級別3級；
安裝類別Ⅲ；
安裝場所的外磁場在任何方向不超過地磁場的5倍。
脫扣器動作性能
|
脫扣器額定工作電流（A） |
1.05In（冷態） |
1.30In（熱態） |
|
In≤63A |
≥1h不動作 |
＜1h動作 |
|
In＞63A |
≥2h不動作 |
＜2h動作 |
瞬時脫扣電流整定值
|
整定電流倍數 |
約定時間 |
|
10 In±20% |
<0.2s |
主要性能指標
|
殼架等級額定電流nm |
125A |
250A |
400A |
630A |
800A |
|
|
額定電流In |
（0.4-1）In可調 |
|||||
|
額定工作電壓Ue |
AC400V |
|||||
|
額定絕緣電壓Ui |
AC1000V |
|||||
|
額定沖擊耐受電壓Uimp |
8000V |
|||||
|
極限短路分?jǐn)嗄芰cu |
M型：50kA,H型：65kA |
M型：65kA,H型：85kA |
||||
|
運行短路分?jǐn)嗄芰cs |
M型：35kA,H型：50kA |
M型：50kA,H型：65kA |
||||
|
額定短時耐受電流lcw |
5kA/1s |
10kA/1s |
||||
|
輔助電源電壓Ue |
AC400V |
|||||
|
適用極數 |
4P或3P+N |
|||||
|
額定剩余動作電流△n |
可定制10組參數數值可選（出廠50~1000mA可調，默認設置300mA/500mA） |
|||||
|
額定剩余不動作電流 |
I△no=50%I△n |
|||||
|
額定極限不驅動時間 |
可定制3組參數數值（默認0.06/0.2/0.3可調，出廠默認設置0.06s） |
|||||
|
延時重合閘時間 |
（20-60）S |
|||||
|
動作特性分類 |
AC型 |
|||||
|
產品使用類別 |
B類 |
|||||
|
剩余電流告警 |
出廠默認禁用，用戶可啟用 |
輪顯時或按復位：1.按▼進入功能設置界面； 2.◄啟用 3.►禁用 數碼顯示代碼參照：附錄C-2 |
||||
|
自動定檔（剩余電流跟蹤） |
出廠默認禁用，用戶可啟用 |
|||||
|
突變保護（剩余電流） |
出廠默認禁用，用戶可啟用 |
|||||
|
特波保護 |
出廠默認禁用，用戶可啟用 |
|||||
|
自動重合閘 |
出廠默認禁用，用戶可啟用 |
|||||
|
來電試合閘 |
出廠默認啟用，用戶可禁用 |
|||||
|
過壓保護 |
出廠（275V±5%，可自行整定）默認禁用，用戶可啟用 |
|||||
|
欠壓保護 |
出廠（165V±5%，可自行整定）默認禁用，用戶可啟用 |
|||||
|
缺相保護 |
出廠默認禁用，用戶可啟用 |
|||||
|
全失壓保護 |
出廠默認禁用，用戶可啟用 |
|||||
|
過載保護 |
出廠默認啟用，用戶可禁用 |
|||||
|
短路延時保護 |
出廠默認禁用，用戶可啟用 |
|||||
|
三相不平衡保護 |
出廠默認啟用，用戶可禁用 |
|||||
|
缺零保護 |
出廠默認禁用，用戶可啟用 |
|||||
|
遠動分?jǐn)啵ㄟh(yuǎn)程分?jǐn)啵? |
出廠默認啟用，用戶可禁用 |
|||||

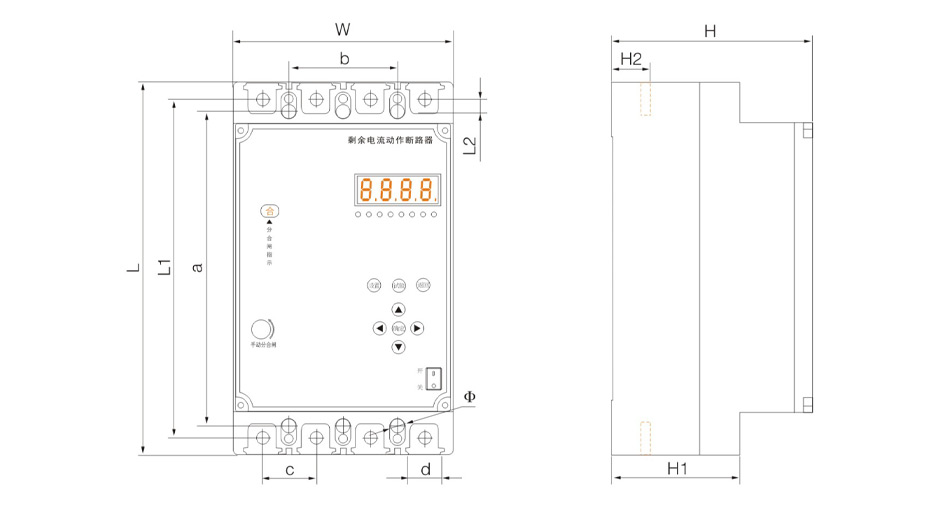

外形及安裝尺寸
|
型號規格 |
外形尺寸 |
安裝尺寸 |
端子中心距 |
進出端子尺寸 |
||||||||
|
L |
W |
H |
H1 |
a |
b |
Φ |
L1 |
L2 |
H2 |
c |
d |
|
|
125 |
220 |
122 |
134.5 |
81.5 |
199 |
60 |
6*Φ4 |
200 |
7 |
28 |
30 |
18 |
|
250 |
240 |
142 |
128 132(3系列) |
84 |
199 |
70 |
6*Φ4 |
218 |
10 |
24 |
35 |
22 |
|
400 |
335 |
196 |
173 177(3系列) |
99 |
272 |
96 |
6*Φ6 |
305 |
15 |
36 |
48 |
31 |
|
630 |
335 |
196 |
173 177(3系列) |
99 |
272 |
96 |
6*Φ6 |
305 |
15 |
38 |
48 |
31 |
|
800 |
370 |
280 |
188 |
107 |
333 |
140 |
6*Φ7 |
327 |
13 |
進38出45 |
70 |
44 |
|
注：右N型（N極在右邊）產品與左N型（N極在左邊）產品外形與安裝尺寸相同。 |
||||||||||||
