YGM1LE
產品描述
適用范圍
該斷路器采用微處理控制器，具有三段保護特性，即過載長延時保護、短路短延時保護和短路瞬時，剩佘電流動作保護、過壓保護、欠壓保護，三相不平衡、斷相保護，各保護特性均可可調整定，可以適應不同保護特性的要求。另外斷路器還具有故障記錄原因查詢功能。
斷路器具有隔離功能，符號：
本產品帶485通訊 MODBUS塑殼斷路器通信規約；亦可按照客戶要求，定制通訊規約。

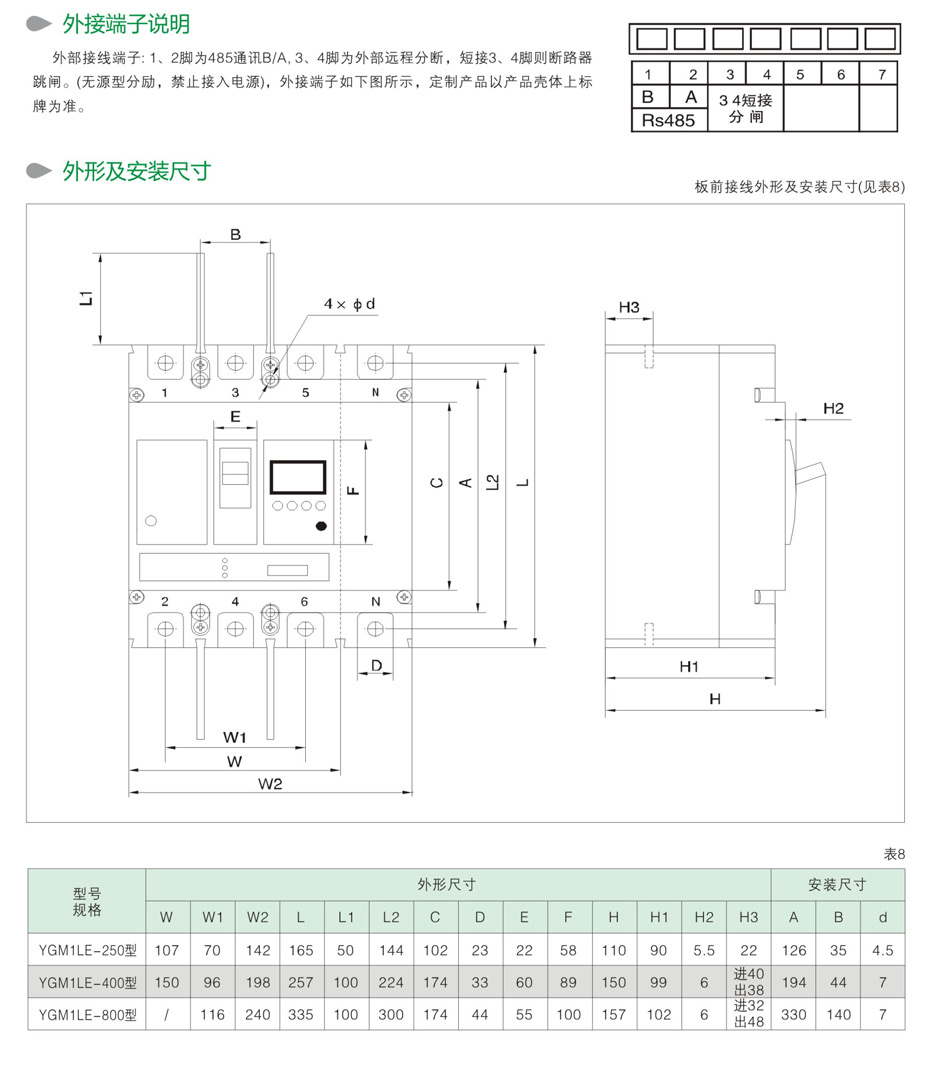

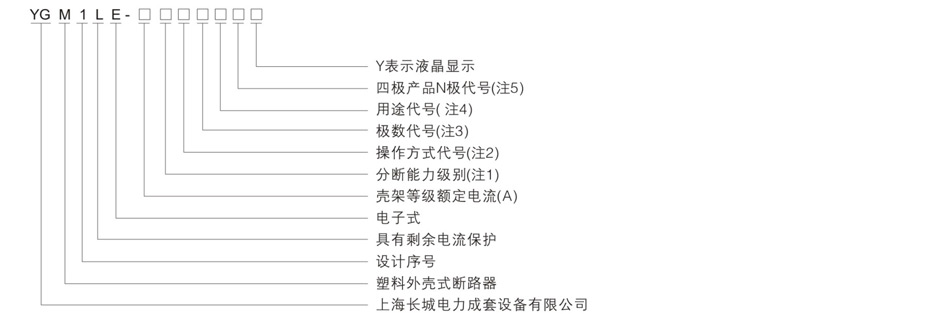

型號及其含義
注：（1）分斷能力級別：M較高分斷型，H高分斷型
�。�2）無代號：手動直接操作；Z-轉動手柄操作；P-電動操作�。�3）3-三極；4-四極
�。�4）無代號：配電保護用；2：電動機保護用
�。�5）4P-A型、B型、C型、D型：見表1
|
代號 |
說明 |
|
A型 |
N極不安裝過流脫扣器，且N極始終接通不與其他極一起合分 |
|
B型 |
N極不安裝過流脫扣器，且N極與其它三極一起合分（N極先合后分） |
|
C型 |
N極安裝過流脫扣器，且N極與其它三極一起合分（N極先合后分） |
|
D型 |
N極安裝過流脫扣器，且N極始終接通，不與其他極一起合分 |
|
310 |
340 |
其余附件 |
|
分勵、過壓、欠壓、斷相 |
增加輔助 |
訂貨另行說明 |
|
標配 |
選配 |
正常工作條件和安裝條件
周圍空氣溫度不超過+55℃，且其24h內的平均溫度值不超過+35℃。周圍空氣溫度的下限為-2℃。
最高溫度為+40℃時，空氣的相對濕度不超過20%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生在產品上的凝露應采取特殊的措施。
污染等級為3級。
斷路器主電路的安裝類別為Ⅲ類不接至主電路的輔助電路和控制電路安裝類別為Ⅱ；
1.本產品1、3、5、N為進線端，不可倒進線。安裝后必須安裝隔弧板。
2.本產品標配分勵是無源分勵，禁止接入電源。
3.本產品禁止極與極之間打耐壓測試，工廠已測試請放心使用。
主要技術性能參數
|
殼架等級額定電流Inm（A） |
250 |
400、630 |
|
額定電流In（A） |
250A（63~250A） |
（0.4~1.0）Inm連續可調 |
|
過載長延時時間 |
（12~100）可調 |
|
|
短路短延時倍數（xIn） |
（2~12）可調 |
|
|
短路短延時時間 |
（60~300）連續可調 |
|
|
短路瞬時倍數（xIn） |
（4~14）可調 |
|
|
輔助電源電壓Ue（V） |
400 |
|
|
額定絕緣電壓Ui（V） |
800 |
|
|
額定沖擊耐受電壓Uimp（V） |
8000 |
|
|
額定極限短路分斷能力lcu |
M：50；H：85（kA） |
|
|
額定運行短路分斷能力Ics |
M：35；H：50（kA） |
|
|
額定短時耐受電流lcw（kA） |
10kA/0.5s |
|
|
適用極數 |
4P或3P+N |
|
|
產品使用類別 |
B類 |
|
|
額定剩余動作電流（mA）I△n |
50/100/150/200/300/400/500/600/800/1000 |
|
|
額定剩余不動作電流（mA） |
I△no=50%I△n |
|
|
額定極限不驅動時間 |
0.2/0.3/0.5 |
|
|
1△n/2I△n/5I△n/10I△n，分斷時間 |
0.6/0.5/0.5/0.5s |
|
|
額定剩余短路接通分斷能力 |
I△m=25%lcu（kA） |
|
|
飛弧距離 |
≤50 |
|
|
操作性能 |
通電1000次，不通電7000次 |
|
長延時過電流保護特性
|
電流 |
動作時間 |
||
|
配電用 |
1.05IR |
2小時內不動作 |
|
|
1.3IR |
≤1h動作 |
||
|
2IR |
整定時間Tr1（s） |
（12~100）s，步長1s |
|
Ir1：測試產品的整定電流。I：為實際施加電流。TrI：為長延時整定時間系數）
|
lr2短路短延時倍數（xln） |
（2 3 4 5 6 7 8 9 10 11 12）可調 |
|
整定時間Tsd（定時限） |
（60ms~300ms）可調 |
短路瞬時保護動作特性
|
額定電流（A） |
250A |
|
整定電流 |
Ii=（4 5 6 7 8 9 10 11 12 13 14）可調 |
|
動作特性 |
I≤0.85Ii不動作 I≥1.15Ii，≤0.2s動作 |
過壓、欠壓、斷相、全失壓動作保護
|
過壓保護（可調） |
欠壓保護（可調） |
斷相動作保護 |
全失壓 |
|
275V±5% |
165V±5% |
100V±5% |
OV |
