三相數碼多功能表
產品描述
產品概述
功能特點
0-20mA或4~20mA模擬量輸出。
報警輸出，對被測量參數實現上下限監控。
RS-485數字接口，采用標準MODBUS-RTU協議。
開關量輸入，可監視系統內開關量狀態。
數字校零、數字校調，精度高，性價比極高。
技術指標
|
精度等級 |
電流、電壓為0.5級或0.2級，有功電能為0.5級，無功電能為1級 |
||
|
顯示 |
LED數碼顯示或中文LCD液晶顯示 |
||
|
輸入測量 |
網絡 |
單相、三相三線3P3L、三相四線3P4L |
|
|
電壓 |
額定值 |
AC220V、AC400V/AC100V（可通過PT擴展量程） |
|
|
過負荷 |
持續：1.2倍 瞬時：電壓2倍（10秒） |
||
|
功耗 |
＜1VA（每相） |
||
|
阻抗 |
＞300kΩ |
||
|
電流 |
額定值 |
AC1A/AC5A（可通過CT擴展量程，訂貨時說明） |
|
|
過負荷 |
持續:1.2倍 瞬時:電流10倍(5秒) |
||
|
功耗 |
＜0.4VA（每相） |
||
|
阻抗 |
＜20MΩ |
||
|
頻率 |
50/60Hz±10% |
||
|
電能 |
單相、四象限有功、無功電能計量 |
||
|
電源 |
工作范圍 |
AC220V、AC/DC80-265V、AC380V、DC24V、DC48V |
|
|
功耗 |
≤5VA |
||
|
輸出模塊 |
脈沖輸出 |
2路電能脈沖輸出，光耦繼電器，常數：5000imp/Kwh（Kvarh） |
|
|
開關量輸入 |
2路或4路開關量輸入 |
||
|
開關量輸出 |
2路或4路開關量輸出 |
||
|
模擬量輸出 |
1-4路 |
||
|
通訊接口 |
RS485接口MODBUS-RTU協議，波特率1200、2400、4800、9600可選 |
||
|
工作條件 |
溫度 |
工作：-10~+55℃，存儲：-25~+70℃ |
|
|
濕度 |
相對濕度≤93%RH |
||
|
海拔 |
海拔高度≤2500m |
||
|
隔離耐壓 |
輸入和電源＞2kv，輸入和輸出＞1kV，電源盒輸出＞2kV |
||
|
絕緣 |
≥100MΩ |
||
產品概述
一體式LED數碼屏，彰顯高端。
可選擇多種選配功能，滿足不同場合使用。
額定電流：AC5A AC1A。
額定電壓：AC380/220V AC100V AC100/57.7V。
功能選型表
|
型號 功能 |
CC194E-2S4 |
CC194E-9S4 |
CC194E-3S4 |
CC194E-AS4 |
|
三相電流 |
● |
● |
● |
● |
|
三相相電壓 |
● |
● |
● |
● |
|
三相線電壓 |
● |
● |
● |
● |
|
三相有功功率 |
● |
● |
● |
● |
|
總有功功率 |
● |
● |
● |
● |
|
三相無功功率 |
● |
● |
● |
● |
|
總無功功率 |
● |
● |
● |
● |
|
三相視在功率 |
● |
● |
● |
● |
|
總視在功率 |
● |
● |
● |
● |
|
三相功率因數 |
● |
● |
● |
● |
|
三相頻率 |
● |
● |
● |
● |
|
正反向有功電能 |
● |
● |
● |
● |
|
正反向無功電能 |
● |
● |
● |
● |
|
脈沖 |
兩路（有功、無功） |
|||
|
顯示方式 |
一體式LED數碼顯示 |
|||
|
通訊 |
標配1路RS485通訊接口（可選配2路RS485通訊接口） |
|||
|
開入/開出（K） |
2DI2DO或4DI4DO（選配） |
2DI/2DO（選配） |
||
|
模擬量（M） |
1-4路（選配） |
1路（選配） |
||
|

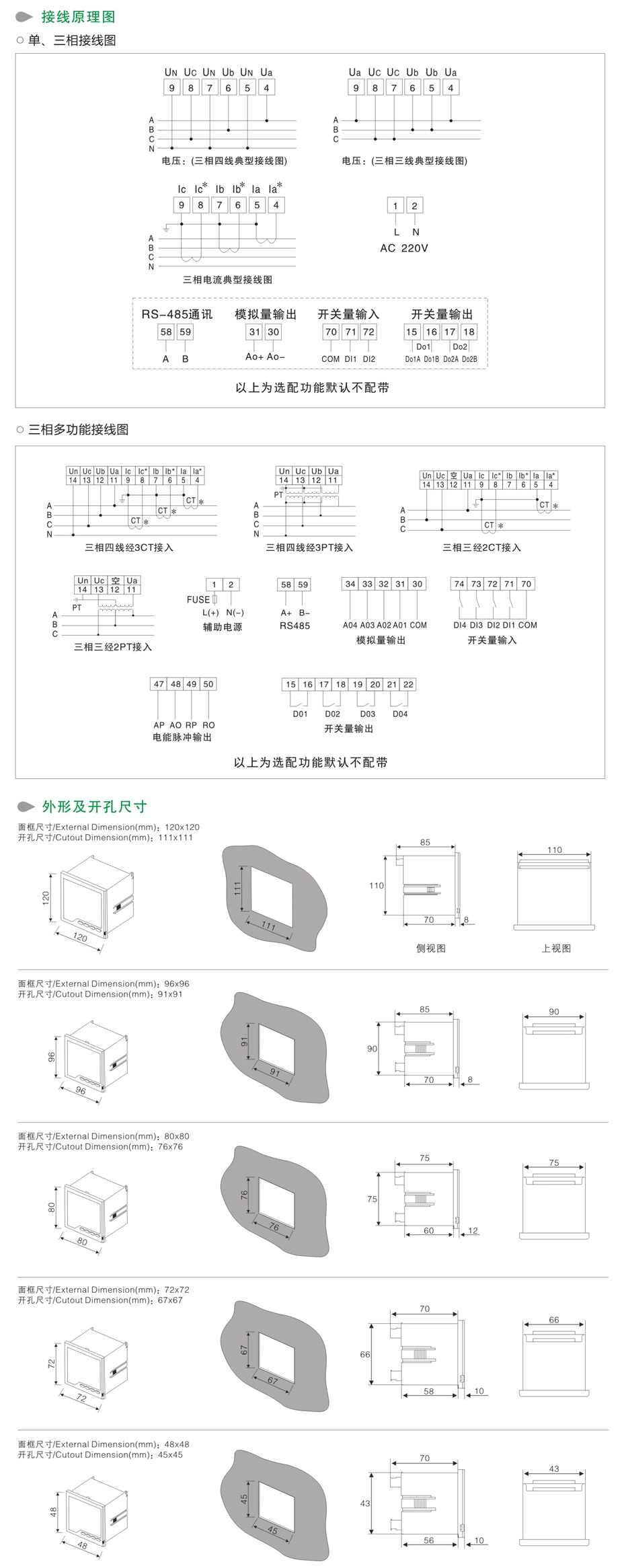

面板尺寸 |
120×120 |
96×96 |
80×80 |
72×72 |
|
開孔尺寸 |
111×111 |
91×91 |
76×76 |
67×67 |
|
工作電源 |
標配AC220V可選配電源AC380V DC24V DC48V AC/DC80-265V （若帶變送輸出功能，只能選用AC/DC80-265V電源） |
|||
注：“●”表示標配；“○”表示選配。
