DW17-3900

產品描述

適用范圍

　　DW17系列萬能式斷路器適用于交流50Hz電壓至660V，電流至3900A的配電網絡，用來分配電能和保護線路及電源設備的過載、欠電壓、短路等，1250A以下的斷路器在交流50Hz，電壓380V的網絡中作保護電動機的過載和短路。在正常條件下，也可作為線路的不頻繁轉換之用。
　　符合標準GB14048.2、IEC60947-2

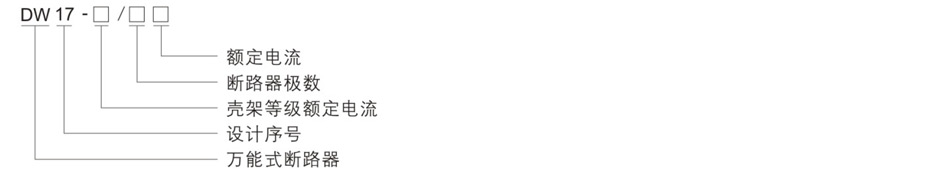

型號及含義

正常工作條件和安裝條件

1.周圍空氣溫度為-5℃~+40℃，24h的平均值不超過+35℃。
2.安裝地點：海拔不超過2000m。
3.大氣條件：大氣相對濕度在周圍空氣溫度+40℃時不超過50%；在較低溫度下可有較高的相對濕度；最濕月的月平均最大相對濕度為90%。同時該月的月平均最高溫度為+25℃，并考慮到因溫度變化產生在產品表面上的凝露。
4.污染等級：三級。
5.安裝條件：斷路器應按說明書成套安裝或戶內單獨安裝，與垂直面的傾斜度不超過5°。

主要參數及技術性能

斷路器在不同環境溫度下的持續電流變動（見表1）

表1

殼架等級	額定電流In（A）	不同環境溫度下的持續電流變動A（防護等級為IPOO）
		固定式			抽屜式
		35℃	45℃	55℃	35C	45℃	55℃
1900	630	630	630	630	630	630	630
	800	800	800	800	800	800	800
	1000	1000	1000	1000	1000	1000	1000
	1250	1250	1250	1250	1250	1250	1250
	1600	1600	1530	1460	1600	1530	1460
	1900	1900	1810	1720	1900	1720	1620
2900	2000	2000	2000	2000	2000	2000	2000
	2500	2500	2500	2400	2500	2400	2300
	2900	2900	2900	2900	2900	2900	2770
3900	3200	3200	3200	3200	3200	3200	3200
3900	3900	3900	3900	3900	3900	3900	3750

斷路器的通斷能力
　　本系列斷路器通斷能力按GB14048.2及IEC60947-2國際標準的要求，當電源為上進線或下進線及短路短延時保護（延時≤300ms）時，通斷能力均相同，具體指標見表2）。

表2

規格型號	額定工作電壓交流（V）	額定分?jǐn)嗄芰Γ╧A）/COS（有效值）690V~	額定接通能力（kA）690V~（峰值）	全分?jǐn)鄷r(shí)間ms
630-1900	380、660	50/0.25	105	約30
2000-2900	380、660	80/0.2	176	約30
3200-3900	380、660	80/0.2	176	約30

注：手動直接操作的斷路器，不應用于預期電流峰值超過10kA的電路中。

斷路器的機械壽命，電壽命次數（見表3）

表3

型號	機械壽命（次）	電壽命（次）	抽屜式插入裝置的機械壽命（次）
DW17-630~1900	2000	1000	100
DW17-2000~3900	10000	500	100

注：DW17-630~1900為電動機預儲能操作時其機械壽命為10000次。

分勵脫扣器、欠電壓脫扣器、閉鎖電磁鐵、釋能電磁鐵與操作電動機的性能（見表4）。

表4

名稱	交流電壓（V）	交流起動功率（VA）	直流電壓（V）	直流起動功率（W）
分勵脫扣器	380、220	510	220、110	220
欠電壓脫扣器	380、220	30	220、110	10
閉鎖電磁鐵	380、220	30	220、110	10
釋能電磁鐵	380、220	510	220、110	220
電動機	380、220	700	220、110	550

過電流脫扣器的保護特性。
1.過載脫扣器的長延時動作特性（見表5）。

表5

序號	過載電流/脫扣器整定電流	時間
1	1.05	2h內不脫扣（冷態）
2	1.3	＜1h脫扣（熱態）
3	1.5	＜2min脫扣（熱態）
4	3	可返回＞8s冷態

注：1.三相斷路器在二相負載時項號2動作電流允許提高10%，單相負載允許提高20%。
　　2.短路脫扣器的動作電流的范圍為整定值的±20%。
　　3.采用鐘表式延時機構（ZZ）其延時范圍為0-300ms（連續可調），誤差為±40ms

斷路器過電流脫扣器的整定電流調節范圍及斷路器的重量（見表6）。

表6

項目		型號	630	800	1000	1250	1600	1900	2000	2500	2900	3200	3900	備注
過載器	過載長延時脫扣器整定電流調節范圍（A）	200-300-400	√	√										任選一種
		350-500-630	√	√	√
		500-650-800		√
		500-750-1000			√	√	√
		750-1000-1250				√
		900-1200-1600					√
		900-1400-1900						√
		1000-1500-2000							√
		1500-2000-2500								√
		1900-2400-2900									√
短脫扣器	短路短延時脫扣器整定電流調節范圍（kA）	3-4-5	√	√	√	√								任選一種
		5-6.5-8	√	√	√	√	√	√
		8-10-12						√	√	√	√
		8-12-16										√
		10-15-20											√
	短路瞬時脫扣器整定電流調節范圍（kA）	2-3-4	√	√	√	√
		4-6-8	√	√	√	√	√	√	√	√
		6-9-12						√	√	√	√
		8-12-16									√	√
		10-15-20											√
	重量	無bs脫扣器固定式	28	28.5	29	31.5	34.5	38.7	61	64	73	109	122
	重量	固定式/抽屜式	58	59.5	61	63.5	66.5	71.7	116	119	132	160	179

斷路器安全間距（包括飛孤距離）(見表7)。

表7

斷路器型號	固定水平聯結及抽屜式安全間距				固定式垂直聯結安全間距
斷路器型號	A	B	C	D	A	B	C	D
DW17-630/800/1250/1600	250	100	100	120	250	100	100	120
DW17-1900	250	100	100	120	-	-	-	-
DW17-2000/2500/3200	350	100	100	120	500	100	100	120
DW17-2900/3900	350	100	100	120	-	-	-	-

注：1.所有帶電零件與接地零件之間必須可靠絕緣。
　　2.本表中DW17-1900、DW17-2900為交流至690V數據，DW17-3900為交流380V數據。
　　3.額定電流為2900、3900時無固定垂直連接。

輔助開關
輔助開關的接通與分?jǐn)嗄芰Γㄒ姳?），其機械壽命為20000次，電壽命為10000次。

表8

電源種類	額定控制容量Pe	額定工作電壓Ue	接通與分?jǐn)鄺l件			約定發熱電流Ith	試驗周期（次）	間隔時間S	通電時間ms
電源種類	額定控制容量Pe	額定工作電壓Ue	U/Ue	I/Ie	Cos或T（ms）	約定發熱電流Ith	試驗周期（次）	間隔時間S	通電時間ms
交流	300VA	220-380V	1.1	1.1×10	0.7	6A	50	5-10	60-200
直流	60W	110-220V	1.1	1.1×1	300	6A	20	5-10	120

其它

種類和規格

表9

序號

分類

DW17規格

三極

四極

備注

630~1600

1900

2000

2500

2900

3200

3900

630~1600

1900

2000

2500

2900

主電路

電壓至690V

√

操作方式

手動

側直接操作

√

正面直接操作

√

任選一種

正面快速操作

√

電動

電動機快速操作

√

電動機預儲能操作

√

電壓脫扣器

欠電壓脫扣器

瞬時動作

√

三種脫扣器只能選其中二種或選用雙分勵脫扣器

延時動作（1.5±0.5s）

√

分勵脫扣器

√

閉鎖電磁鐵

√

過載長延時及短路瞬時

√

過電流脫扣器

過載長延時及短路短延時

√

任選一種

短路瞬時

√

短路短延時（0~300±40）ms

√

無過電流脫扣器

√

安裝與接線

固定式

水平聯結

√

任選一種

垂直聯結

√

抽屜式

水平聯結

√

垂直聯結

√

安裝使用和維護

1.安裝前先以1000V兆歐表檢查斷路器絕緣電阻，在周圍介質溫度20℃±5℃和相對濕度為50%~70%時應不小于10M，否則應進行處理，待絕緣電阻達到要求后方可使用。
2安裝前應檢查斷路器的規格是否符合要求。
3.檢查斷踣器在閉合和斷開過程中，其可動部分與滅弧室的零件應無卡住和碰擦現象。并且指示標牌能正確的指示斷路器工作狀態。（滅弧罩安裝后應與安裝底座無間隙）
4.固定式斷路器安裝時，其底座應居于垂直于水平的位置，用安裝螺釘固定。同時必須可靠接地，接地螺釘處有符號標記。
5.安裝時應考慮斷路器的安全間距，尤其是固定式斷路器的飛弧距離必須保證。
6.斷路器安裝面必須平整。
7.檢查分勵脫扣器，欠電壓脫扣器動作是否正常，隨后在欠電壓脫扣器吸合條件下，手動操作或電動操作應可靠地使斷路器閉合，當用分勵脫扣器或欠電壓脫扣器或手動脫扣時，應使斷路器可靠斷開，進行五次操作檢驗。
8.使用中發現鐵芯有異常噪聲時，應將工作極面的防銹油抹凈。
9.斷路器應定期進行維護
　a.清理塵埃，以保持?jǐn)嗦菲鞯慕^緣良好。
　b.對各個轉動或滑動部分加注潤滑油。
　c.檢查各種脫扣器的整定值和動作值以及操作過程。
　d.檢查觸頭系統：
　抹凈觸頭上的煙痕，發現觸頭接觸面上有小的金屬粒時，應將其淸除。
　如果觸頭銀合金的厚度小到1mm時必須更換觸頭。
10.斷路器經受短路電流后，除必須襝査觸頭系統外，需淸理滅弧罩內壁煙痕；如果滅弧柵片燒損嚴重，則應更換滅弧罩。
11.聯接斷路器主回路接線端的母線，離接線端200~250m處應用絕緣件固定，以免電動力造成損害

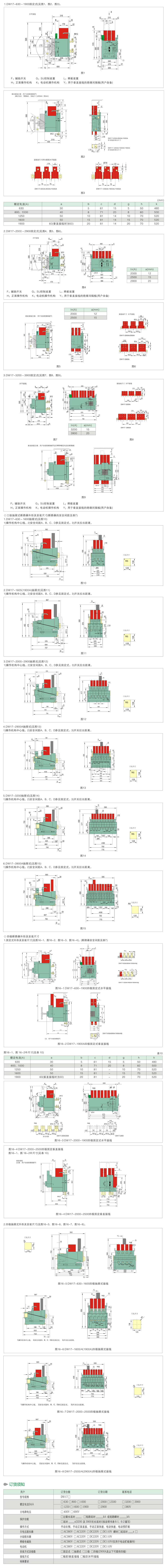

外形及安裝尺寸

三極固定式斷路器外形及安裝尺寸（斷路器的安全間距見表7）(門孔尺寸見抽屜式圖）。
