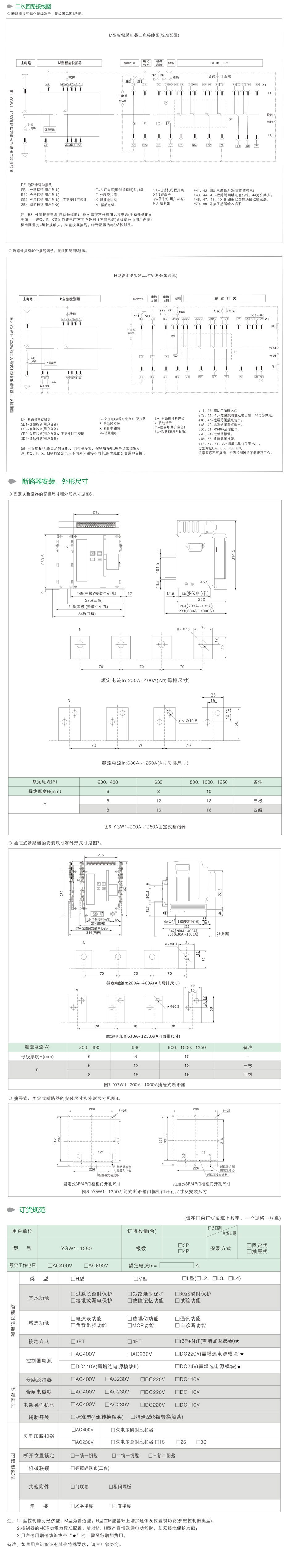

YGW1-1250
產品描述
用途及適用范圍
YGW1-1250智能型萬能式斷路器（以下簡稱斷路器），適用于交流50Hz，額定電壓400V（380Ｖ），額定電流200~1250A的配電網絡中，主要用來分配電能和保護線路及電源設備免受過載、短路、欠電壓、單相接地等故障的危害。在正常條件下可作線路的不頻繁轉換之用，也可作為電動機的不頻繁起動及保護之用。
該斷路器具有多種智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。斷路器具有隔離功能，符號標示為“
”。
斷路器的技術性能符合GB14048.2《低壓開關設備和控制設備第2部分：斷路器》lEC60947-2《低壓開關設備及控制設備第2部分：斷路器》等標準。

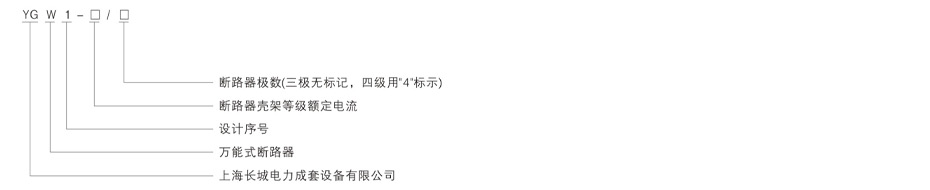

產品型號含義及分類
按使用類別分：A類（非選擇型）；B類（選擇型）
安裝方式：固定式、抽屜式；
傳動方式：電動機傳動、手動；
極數：三極、四級；
脫扣器種類：智能型控制器、分勵脫扣器、欠電壓瞬時（或延時）脫扣器
智能型控制器分類
2M型經濟型（基本功能）
3M型基本型（基本功能+智能功能）
3H型：高級型（基本功能+智能功能+通訊接口）
正常工做條件安裝條件
周圍空氣溫度：上限不超過+40℃；下限不低于-5℃；24h的平均值不超過+35℃；
注：1.下限值為-10℃或-25℃的工作條件，在訂貨時用戶須向制造廠申明；
2.上限值超過+40℃或下限值低于-25℃的工作條件，用戶應與制造廠協商
海拔：安裝地點海拔不超過2000m。
大氣條件：大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的疑露。
污染等級：3級
安裝類別：斷路器主電路的安裝類別為Ⅳ類，輔助電路的安裝類別除了欠電壓脫扣器線圈、電源變壓器初級線圈與斷路器的主電路相同外，其余均為Ⅲ類。
使用類別：B類
安裝條件：斷路器應安裝使用說明書的安裝要求進行安裝。斷路器的垂直傾斜度不超過5℃。
技術數據及性能
1.斷路器的額定電流表1
|
殼架等級額定電流Inm（A） |
額定電流In（A） |
控制器額定電流In（A） |
|
1000 |
200、400、630、800、1000、1250 |
200、400、630、800、1000、1250 |
3.斷路器的額定短路接通能力應不小于2.1lcu。
4.斷路器的額定短路分斷能力及短時耐受電流見表2。
|
殼架等級額定電流Inm（A） |
額定極限短路分斷能力lcu（kA）cosΦ |
額定運行短路分斷能力lcs（kA）cosΦ |
額定短時耐受電流cw（kA）cosΦ |
飛孤距離 |
進線方式 |
|
|
380（400）V |
380（400）V |
380（400）V |
380（400）V |
零飛孤 |
上進線或下進線 |
|
|
短時1s延時0.25s |
短時0.5s延時0.25s |
|||||
|
1000 |
42 |
30 |
20 |
30 |
||

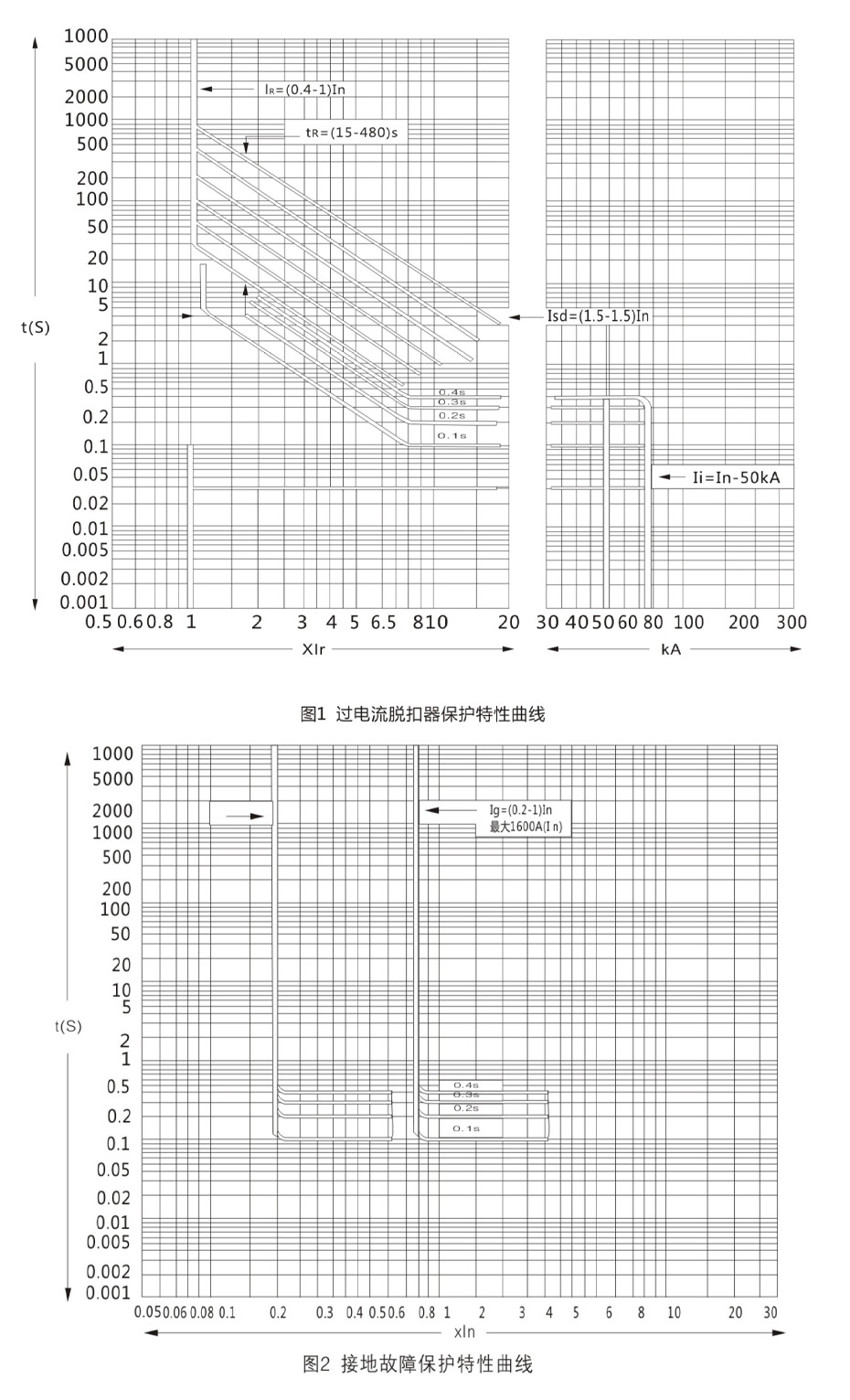

5智能控制器保護特性5.1過電流脫扣器保護特性曲線見圖1；接地故障保護特性曲線見圖2。
5.1過電流脫扣器保護特性曲線見圖1;接地故障保護特性曲線見圖2。
|
過電流脫扣器特性 |
整定值范圍 |
出廠整定值 |
|
|
YGW1-M |
YGW1-H |
||
|
長延時IR |
（0.4、0.5、0.6、0.7、0.8、0.9、1）In+OFF |
（0.4~1）In+OFF |
1In、120s |
|
短延時lsd |
L3：（3、4、6、8、10、12、15）In+OFF L4：（3、4、5、6、7、8、10）In+OFF |
（1.5~15）In+OFF |
6In、20s |
|
瞬時li |
L2：（3、4、6、8、10、12、15）1n+OFF L3：（10、11、12、14、16、18、20）1n+OFF |
1In~50kA+OFF |
10In |
|
接地故障lg |
（0.2、0.3、0.4、0.5、0.6、0.7、0.8）In+OFF |
（0.2~1）In+OFF |
0.4In、0.2s |
2.除非客戶另有規定，產品出廠時按岀廠整定值設定，客戶需整定時請參照智能控制器使用說明書。
5.3智能控制器長延時過電流保護反時限動作特性：I2TR=（1.5lR）2tR（式中tR：長延時回1.5IR時整定時間，IR：長延時整定電流，TR長延時動作時間），動作時間見表4，可返系數不小于0.9，返回電流為09IR。
|
電流整定值 |
動作時間 |
準確度 |
|||||||||
|
YGW1-M |
YGW1-H |
||||||||||
|
1.05IR |
＞2h不動作 |
＞2h不動作 |
±15% |
||||||||
|
1.3IR |
≤1h動作 |
≤1h動作 |
|||||||||
|
1.5lR |
30s |
60s |
120s |
240s |
15s |
30s |
60s |
120s |
240s |
480s |
|
|
2.0lR |
16.9s |
33.7s |
67.5s |
135s |
8.4s |
16.9s |
33.7s |
67.5s |
135s |
270s |
|
|
7.2IR |
1.3s |
2.6s |
5.2s |
10.4s |
0.65s |
1.3s |
2.6s |
5.2s |
10.4s |
21s |
|
|
脫扣級別 |
- |
10A |
10 |
20 |
- |
- |
10A |
10 |
20 |
30 |
|
5.4智能控制器短延時過電流保護特性為定時限特性，其延時間為0.2s（L型控制器）、0.4s，可返回時間為0.21s，其時限誤差為±10%。
5.5接地故障保護動作特性為定時限，其延時特性符合表5，其時限誤差為-15%
5.6斷路器過電流保護特性、接地故障保護特性曲線見圖1所示。
5.7.智能控制器短路延時動作特性；
短路短延時過電流保護一般為定時限，如要求低倍數為反時限時，其特性按：I2Ts=（8IR）2tsd（式中Ts為短延時整定時間，tsd為短延時動作時間），當過載電流8IR時，自動轉換為定時限特性，其動作特性見表5。
5.8智能你控制器短路瞬時動作特性：
短路瞬時的動作時間（含斷路器固有分斷時間）應小于30ms，其動作特性為：≤0.85時不動作，＞1.15時動作。
|
保護方式 |
動作時間 |
準確度 |
|||
|
YGW1-M |
YGW1-H |
||||
|
定時限 |
脫扣時間整定值tsd |
200ms |
400ms |
0.1s~1s（0.1s極差） |
±10% |
|
最大分斷時間 |
230ms |
460ms |
|||
|
不脫扣持續時間 |
140ms |
330ms |
|||
|
反時限制性 |
無 |
曲線同地載長延時，但曲線速度快10倍 |
|||
|
動作特性 |
≤0.9Isd不動作 |
||||
|
＞1.1Isd延時動作 |
|||||
5.9.接地故障保護動作特性為定時限，其延時符合表6。
|
保護方式 |
動作時間 |
準確度 |
|||||
|
YGW1-M |
YGW1-H |
||||||
|
定時限 |
脫扣時間整定值tg |
200ms |
400ms |
600ms |
800ms |
0.1s~1s+OFF（0.1s極差，OFF位置只報警，不跳閘） |
±10% |
|
最大分斷時間 |
230ms |
460ms |
650ms |
850ms |
|||
|
可返回時間 |
140ms |
330ms |
560ms |
760ms |
|||
|
動作特性 |
≤0.8Ig不動作 |
||||||
|
＞1.0Ig延時動作 |
|||||||
5.10剩佘漏電流保護式通過外接外部漏電互感器來實現剩余漏電流訊號檢測，動作特性為延時型。
其延時特性符合表7（表中不包括控制器固有動作時間20ms）
額定剩余動作電流I△n：3A、10A、20A、30A。
額定剩余不動作電流（I△no）的最小值為5I△n。
|
極限不驅動時間（21△n時） |
0.06s |
0.1s |
0.2s |
0.3s |
0.4s |
0.5s |
1s |
|
剩余電流 |
最大斷開時間 |
||||||
|
I△n |
0.36 |
0.50 |
1.00 |
1.50 |
2.00 |
2.50 |
5.00 |
|
2I△n |
0.18 |
0.25 |
0.50 |
0.75 |
1.00 |
1.25 |
2.50 |
|
5I△n、5I△n |
0.07 |
0.10 |
0.20 |
0.30 |
0.40 |
0.50 |
1.00 |
5.11接地或剩余電流保護方式
接地或剩佘電流是由于設備對大地有泄露電流，作為保護設備的一種保護功能。根據泄露電流的大小分為接地保護和剩余電流保護。

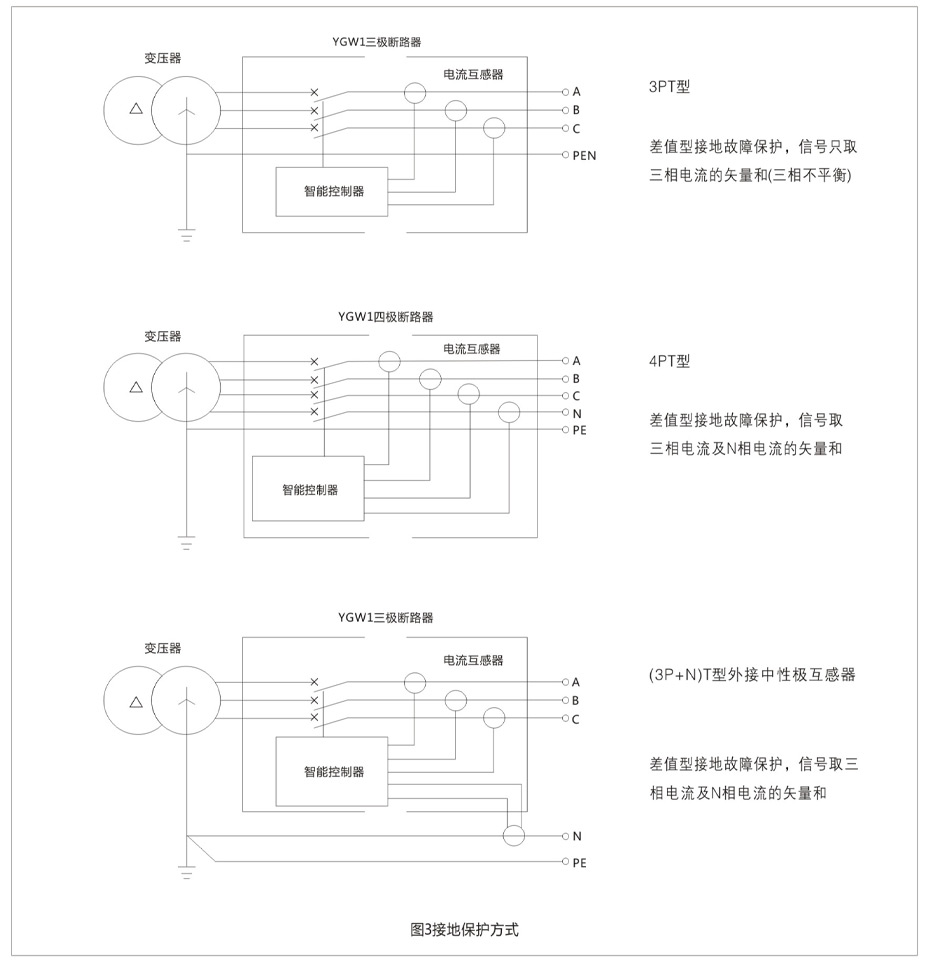

接地保護是控制器根據三相電流和中性電流矢量和進行保護。根據斷路器極數分為3PT、4PT、（3P+N）T三種保護方式（見圖3）。剩余電流保護是控制器直接取外加電流互感器的輸岀電流信號進行保護。保護靈敏度髙，特別適用幾十安培的較小接地電流的保護。接地信號取樣有兩種方式，一種為矩形互感器（ZCT1）取樣，另一種為直徑100mm的環形互感器（ZT100）取樣。
|
殼架等級額定電流Inm（A） |
每小時操作循環次數 |
操作循環次數 |
||
|
通電 |
不通電 |
總數 |
||
|
1250 |
20 |
1000 |
8000 |
10000 |
2.每個通電操作循環期間，保持接通的最長時間為2s
6.斷路器的分勵脫扣器、欠電壓脫扣器、電動操作機構、釋能（合閘）電磁鐵、智能控制器的工作電壓及所需功耗見表9。
|
項目 |
交流（50Hz） |
直流 |
||
|
220V |
380V |
110V |
220V |
|
|
分勵脫扣器 |
24VA |
36VA |
24W |
24W |
|
欠電壓脫扣器 |
24VA |
36VA |
||
|
合閘電磁鐵 |
24VA |
36VA |
24W |
24W |
|
電動操作機構 |
85VA |
85VA |
85W |
85W |
|
智能控制器電源電壓 |
AC220V、AC380V、DC220V、DC110V、DC24V |
|||
2.分勵脫扣器的可靠動作電壓范圍為70%~110%，合閘電磁鐵和操作機構為85%~110%。
7.斷路器的欠電壓脫扣器性能見表10。
|
類別 |
欠電壓延時脫扣器 |
欠電壓瞬時脫扣器 |
|
|
脫扣器動作時間 |
延時1、3、5s |
瞬時 |
|
|
脫扣器動作電壓值 |
35%~70%Ue |
斷路器可靠開 |
|
|
≤35%Ue |
斷路器不能閉合 |
||
|
（85~110%）Ue |
斷路器能可靠閉合 |
||
|
在1/2延時時間內，如果電源電壓恢復到85%Ue時 |
斷路器不斷開 |
- |
|
8.輔助觸頭的性能
8.1輔助觸頭的約定發熱電流為6A，額定工作電壓對交流為127V、220V、380V、對直流為110V、220V，控制容量為300VA/Ue（交流）及60W/Ue（直流）；
8.2輔助觸頭形式：四常開四常閉，特殊形式訂貨時應說明。
8.3輔助觸頭的非正常接通與分斷能力：輔助觸頭非正常使用條件下的接通分斷按表11。
|
使用類別 |
接通 |
分斷 |
通斷操作循環次數和操作頻率 |
||||||
|
I/Ie |
U/Ue |
cosΦ或T0.95 |
I/Ie |
U/Ue |
cosΦ或T0.95 |
操作循環次數 |
每分鐘操作循環次數 |
通電時間 |
|
|
AC-15 |
10 |
1.1 |
0.3 |
10 |
1.1 |
0.3 |
10 |
6（或與主回路操作頻率同） |
0.05 |
|
DC-13 |
1.1 |
1.14 |
300ms |
1.1 |
1.14 |
300ms |
|||
8.4輔助觸頭正常條件下的接通與分斷能力見表12。
|
使用類別 |
接通 |
分斷 |
||||
|
I/Ie |
U/Ue |
cosΦ中或T0.95 |
I/le |
U/Ue |
cosΦ中或T0.95 |
|
|
AC-15 |
10 |
1 |
0.3 |
1 |
1 |
0.3 |
|
DC-13 |
1 |
1 |
300ms |
1 |
1 |
300ms |
